使用CAD软件，如何绘制出空心的圆柱体呢？
快跟着小编一起来学习一下吧
1、首先，大家打开xelegaCAD软件

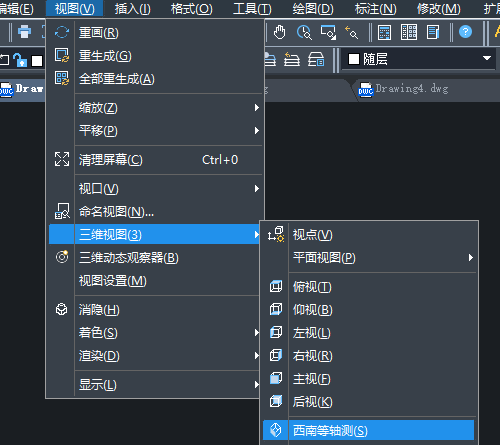

2、点击“视图”-“三维视图”-“西南等轴测”按钮，进入到三维状态里

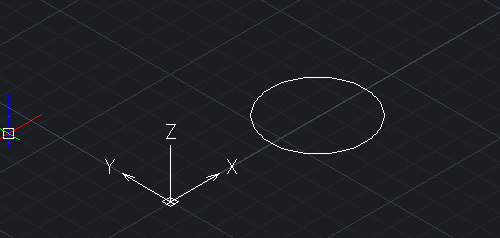

3、点击CAD软件界面左方工具栏中的“圆”按钮，绘制一个圆出来

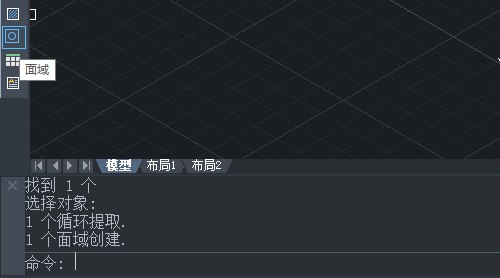

4、点击界面左方工具栏中的“面域”按钮，根据提示选定圆，再按回车键

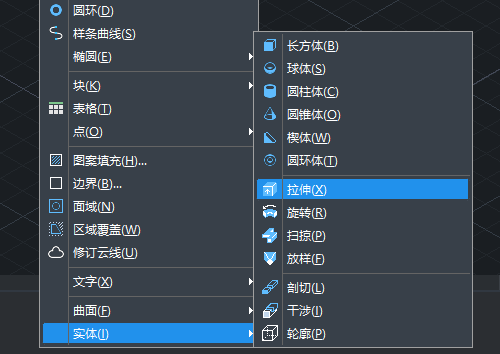

5、点击“绘图”-“实体”-“拉伸”按钮，以一定高度拉伸该圆

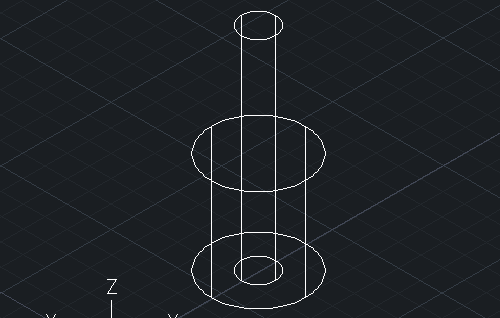

6、以同样的操作方式再绘制一个更高的立体小圆柱，如下图所示
7、在CAD软件的命令区里输入SUBTRACT，根据命令行出现的指示进行差集操作。从大圆柱里减去小圆柱

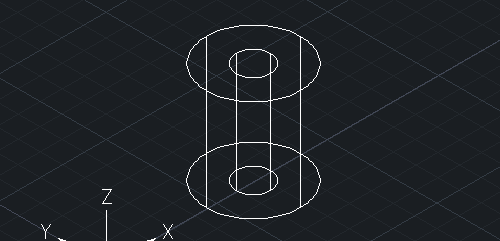

8、执行结果如下图所示
9、在命令行里输入SHA，根据命令行出现的指示选择F

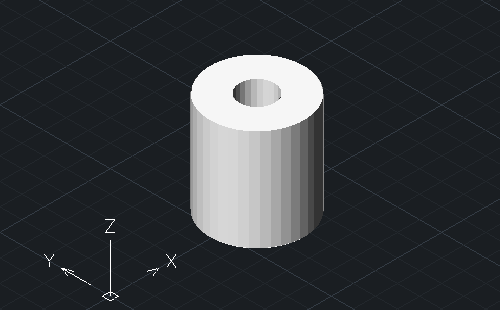

10、这样，一个空心的圆柱体就产生了
