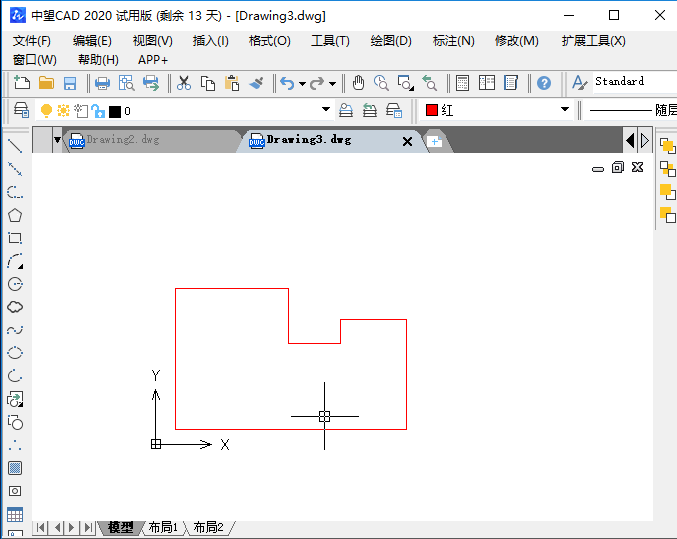

在用CAD画图的时候，有时并不能直接画出相应的线条或曲线，这时候我们就可以借助辅助线来完成。接下来我们用圆作为辅助线，在图一所示的图形左下角画一条长度为62的斜线，结果如图二所示。
1、 首先，大家打开xelegaCAD软件，打开需要绘制的图纸
2、 选择【圆】命令，在指定圆心的时候，把鼠标由如图所示的A点移动到B点，然后单击鼠标右键确定圆心
3、 指定圆的半径为62，在图上绘制出一个圆，圆与图形底边相交与点C
4、 执行【直线】命令，将圆心B和交点C连接起来
5、 然后选圆（辅助线），用DELETE键删除，即可在CAD中得到按要求绘制的斜线
