CAD的修改命令有删除、复制、镜像、偏移、移动、阵列等多种命令，在绘图的时候可以利用这些工具对图形作出精确修改，下面就以绘制变压器为例熟悉移动、阵列、偏移、修剪等工具的相关操作。
1、 首先，大家打开xelegaCAD软件
2、 选择【绘图】-【直线】命令，在绘图区域合适的位置绘制一条长度为27.5的水平直线
3、 选择【绘图】-【圆】命令，以绘制的直线的左端点为圆心，绘制一个半径为1.25的圆
4、 点击【修改】-【移动】按钮，选取圆为对象进行移动，命令窗口显示输入以及结果如图所示：

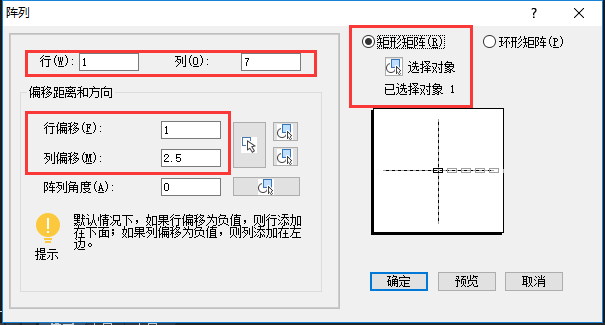

5、 点击【修改】-【阵列】按钮，选择“矩形矩阵”，选择圆为对象，行列以及偏移距离和方向设置如图所示，点击“确定”按钮
6、 完成矩形阵列设置之后，得到下图：
7、 点击【修改】-【偏移】按钮，将直线向下移2.5，结果如图
8、 点击【修改】-【修剪】按钮，去掉多余的线段，得到下图
9、 点击【修改】-【镜像】按钮，以下方水平直线为镜像线，对水平直线上方的图形进行镜像处理，之后在CAD中就完成了变压器的绘制
