CAD在机械制图里有着非常广泛的应用，今天我们就来学习一下怎么用CAD绘制轴承吧！

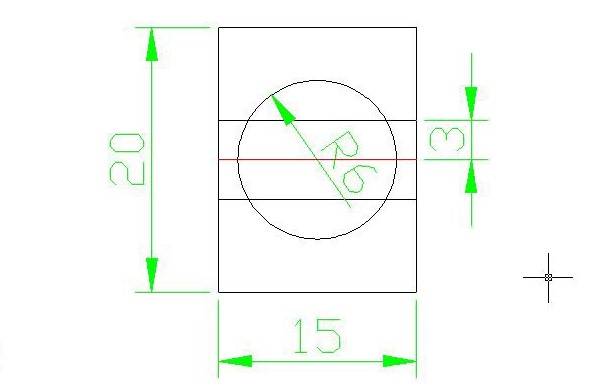

1.依据下图数值绘制相应的图形。

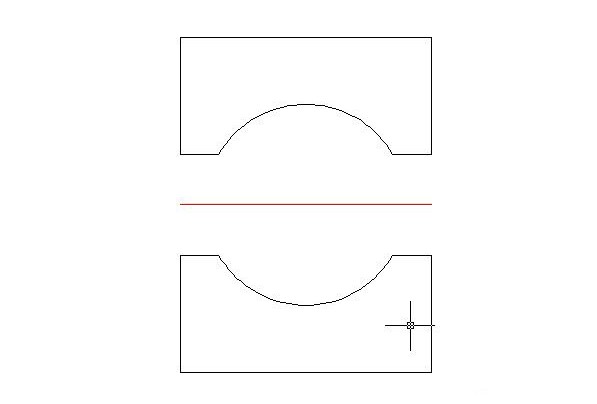

2.用修剪操作对上图进行修改以达到下图所示效果。

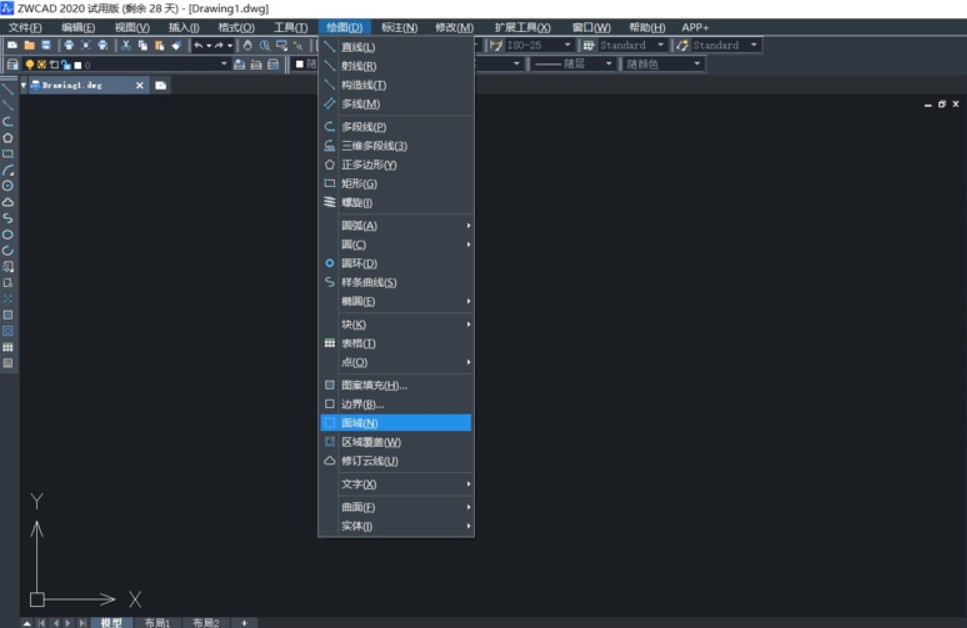

3.在菜单栏中选中绘图，单击转换为面域。
4.对中间的红色辅助线进行偏移，距离为20，得到直线AB.

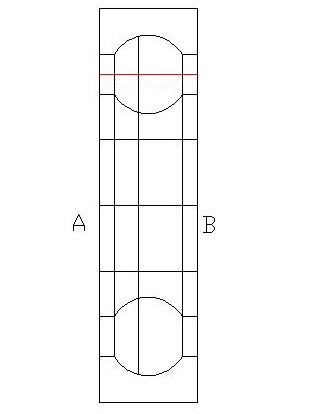

5.以直线AB为轴执行旋转命令路径（绘图-实体-旋转），得到下图。
6.设置滚珠命令路径（绘图-实体-球体直径6）

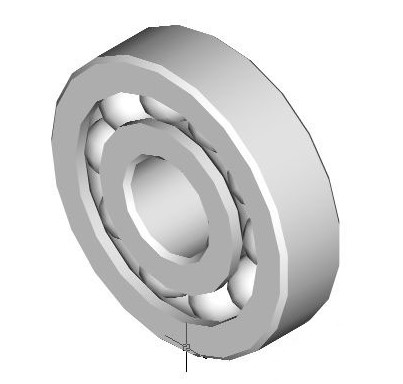

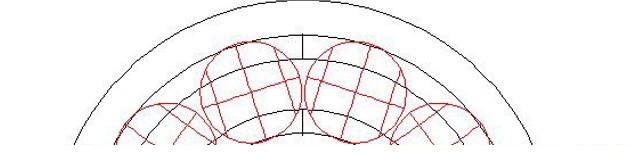

7.最终得到轴承的大致效果如下。

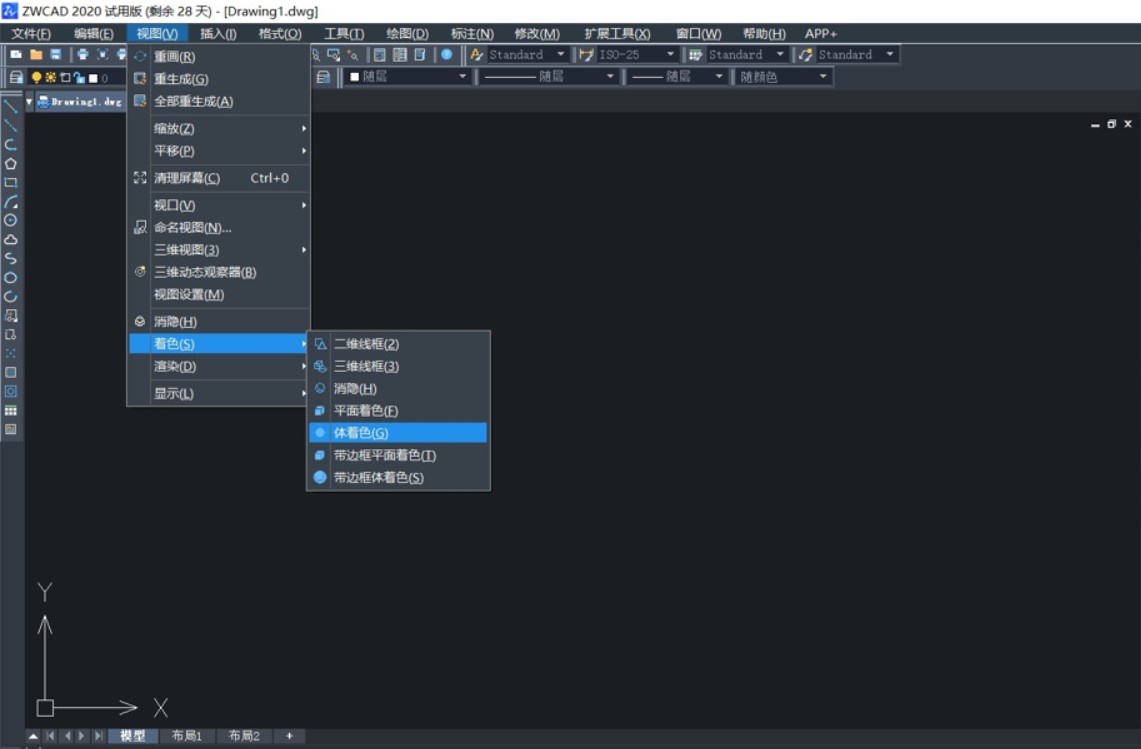

8.点击视图-着色-体着色对轴承进行上色，得到最终效果如下。
这样一个轴承是不是很逼真呢？赶紧动手来试一下吧！
