CAD在机械制图方面有着非常广泛的应用，在绘制零件等器械上十分便利。今天我们就来学习下怎么用CAD绘制零件平面图吧！
1.打开CAD软件，先用虚线绘制中心线，虚线中心点与中心点的距离可以自由设置，这里取53mm.
2.开始绘制零件图形。以左边的中心点为圆心，分别选择直径17、36绘制两个同心大圆。
3.以右边的中心点为圆心，选取直径8、15绘制同心的两个小圆。
4.为了把大圆和小圆连接起来，这边要先画一个半径为160的外切的大圆，具体效果如下图所示。

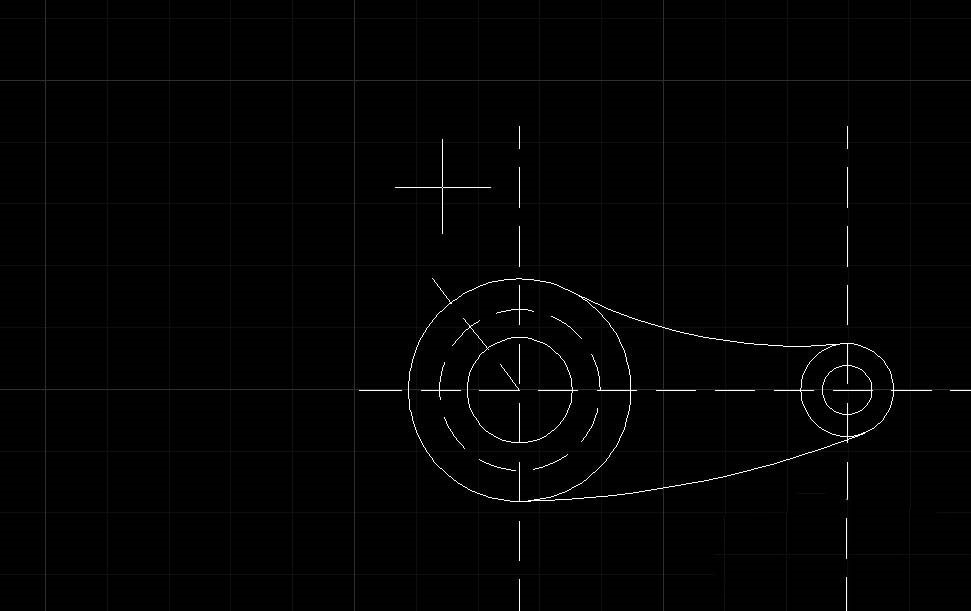

5.根据需要裁剪去不需要的部分，得到下图图形。
6. 然后我们再绘制一条128度的直线，115度的直线，一条141度的直线，找到中间孔的中心点，画一个R11的圆，R15的圆，找到两个边，然后绘制两边的圆圆

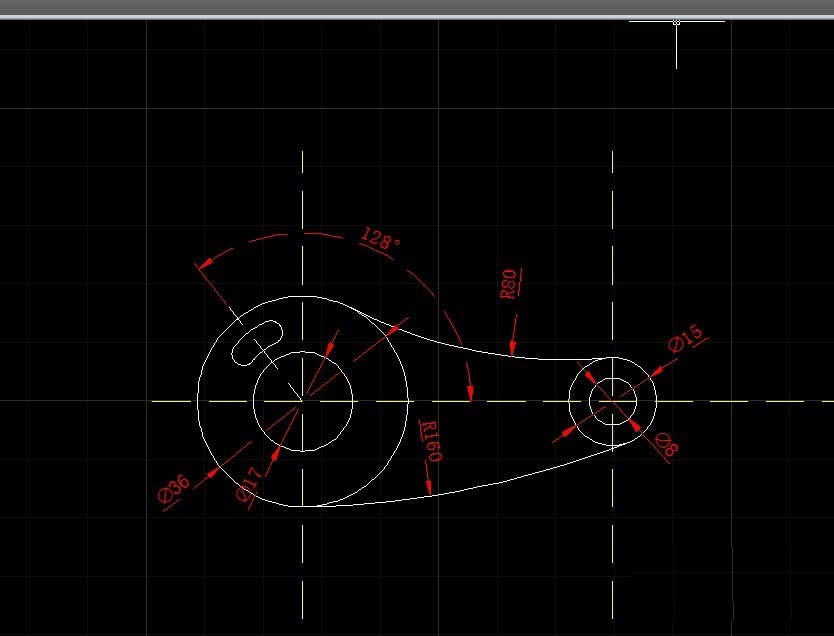

7.再次使用裁剪工具将不需要的部分去除掉，得到下面的最终效果。
怎么样？是不是很酷呢？赶紧动手来试试吧~
