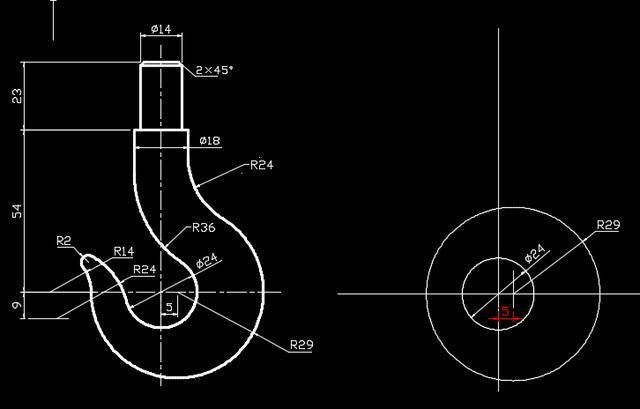

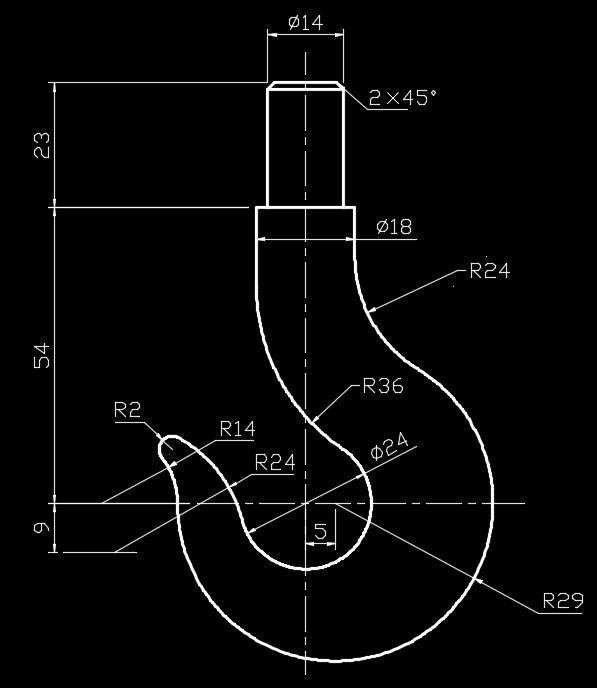

用CAD绘制机械零件真的是超级方便，不仅有着其精确性而且极大地避免了手工制图的误差。今天给大家讲一下怎么绘制吊钩。

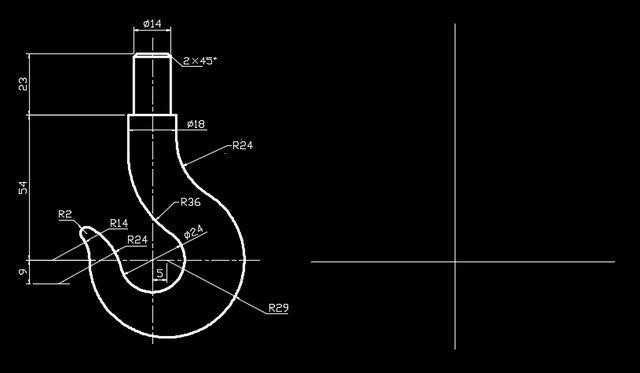

1.打开CAD制图软件，绘制两条相互垂直的定位线。
2.以上面的定位线交点为圆心绘制直径为24（即半径12）的小圆，然后将竖线向右偏移5，以其与横轴的交点为圆心绘制半径为29的圆。

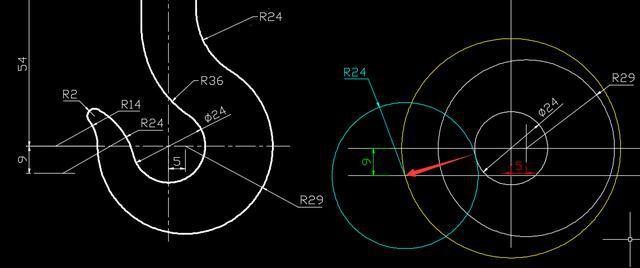

3.将横轴向下偏移9，将直径为24的小圆向外偏移24与下面偏移的水平线相交于一点，并以此点为圆心绘制半径为24的圆。效果如下图所示。

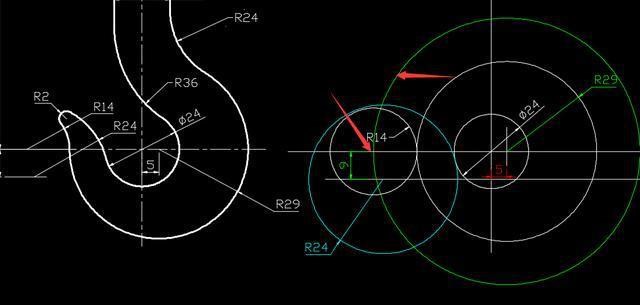

4.将半径为29的圆向外偏移14与第一条水平横线相交于一点，以该点为圆心绘制半径为14的圆。

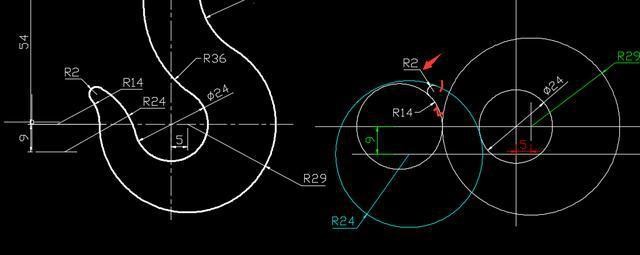

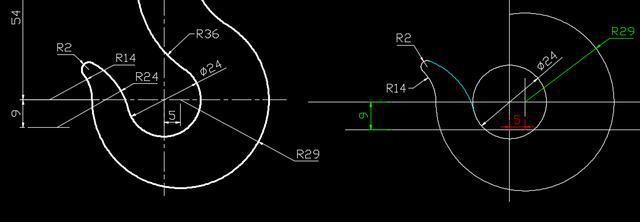

5.在命令栏中输入F并回车，设半径值为2，在半径14和半径24的圆中间绘制一个半径为2的小圆，如下图箭头所示处。

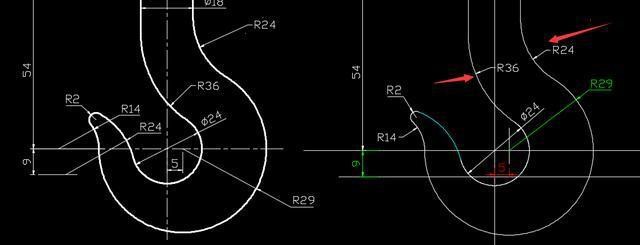

6.在命令栏中输入TR，并回车两次。对不需要的部分线条进行修剪去除。

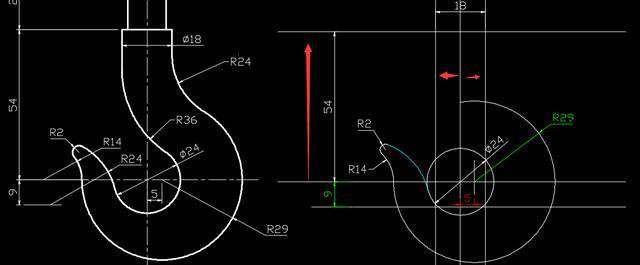

7.打开移动工具对定位线进行偏移，效果如下。
8.再次输入F，绘制右侧的圆弧形状。

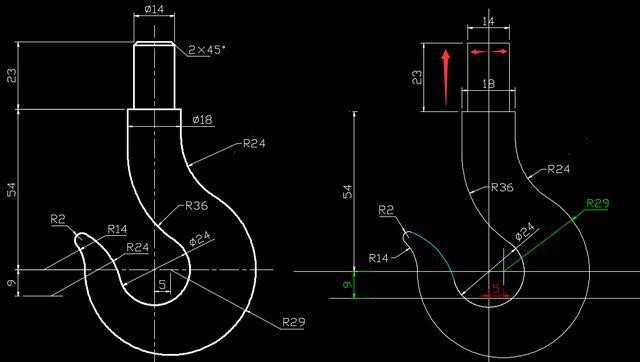

9.再次利用偏移得到吊钩上半部分的14宽和23高，如下图。

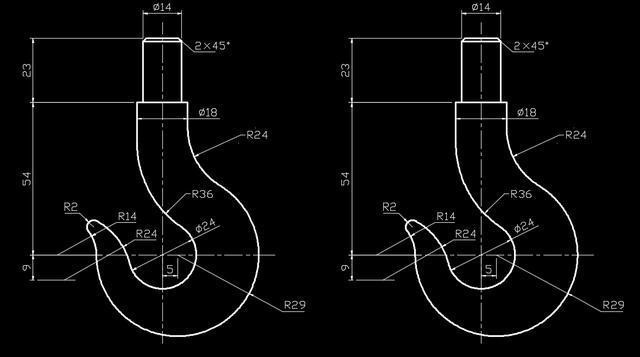

10.将定位线修改为center线型（以免影响观感），将吊钩的轮廓线条加粗就完成全部操作啦。
是不是很简单呢？赶快动手试试吧！
