窗户是我们日常生活中常见的东西，可是你会用画它的平面图吗？今天小编就给大家讲讲怎么画窗户的平面图吧！

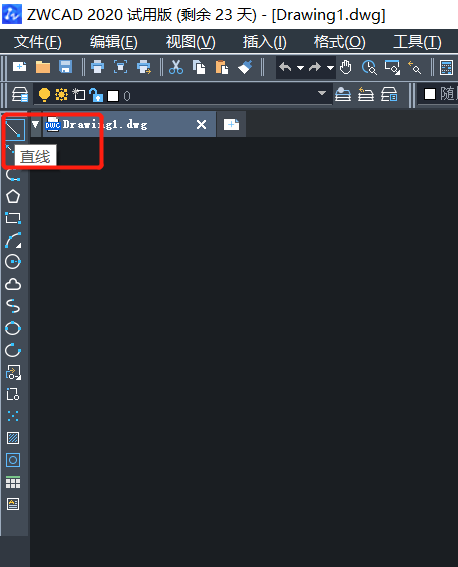

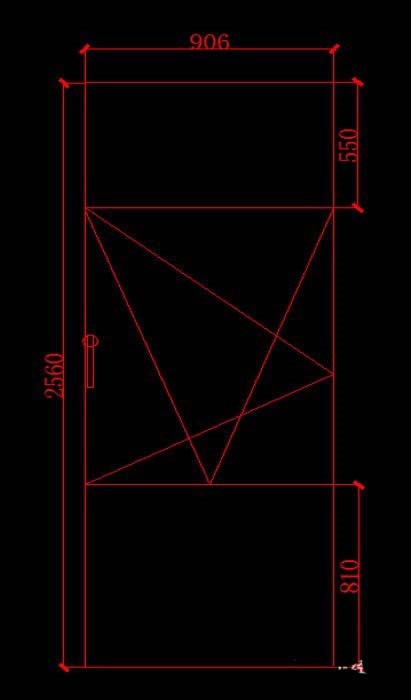

1.打开CAD软件，用直线画出窗户的大致轮廓。

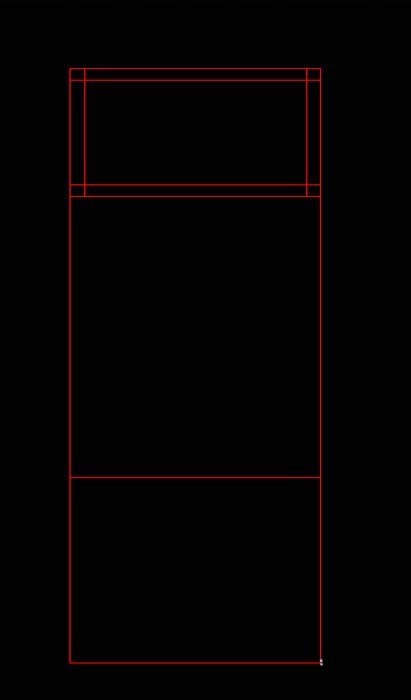

3.因为窗户是有分固定的（不可打开）和开扇的，因此这边需要添加固定框对这两者进行区分，开扇部分可以添加多一个固定框以增加立体感。

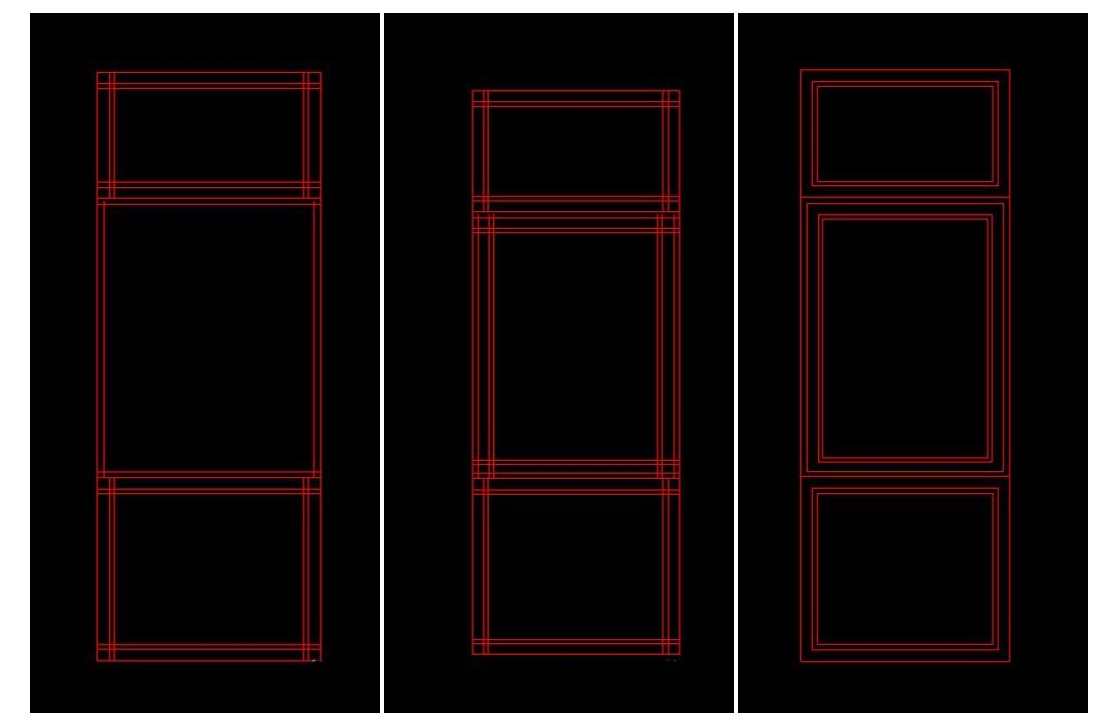

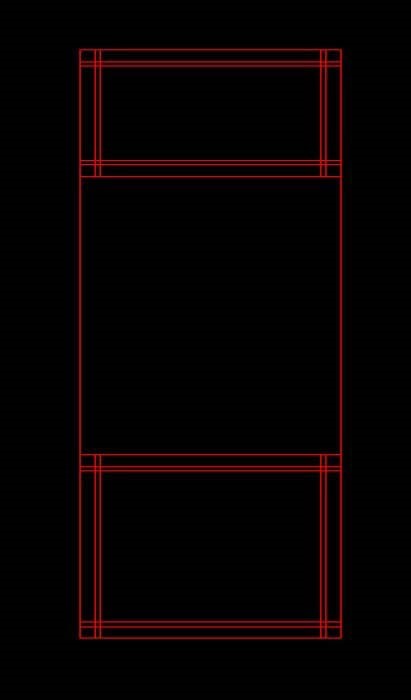

3.利用偏移工具绘制固定双线的外线部分。这里可以暂定双线离外面轮廓线的距离为50mm，双线之间的距离为20mm，绘制效果如下。
4.接下来开始绘制固定双线的内线。同样也是利用偏移工具来完成，实际操作同上，但是内线之间的距离要比上面固定双线的稍微小一些。
5.然后是开扇部分。记得要比固定框线多画一条线以保证立体效果哦。绘制完成后还会残留许多不必要的框线，这时候就可以对它们进行修剪啦。

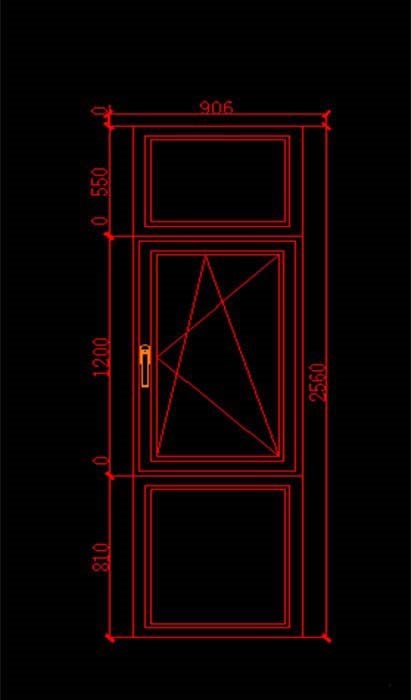

6.最后加上门把手就大功告成啦！为了显得更精确一些还可以自己进行尺寸标注哦。
教程到这里就结束啦，你学会了吗？希望对你有帮助！
