手动输入坐标数据不仅效率低下而且还存在很大的人工误差可能,CAD要怎么操作才可以自动提取坐标数据呢?今天我们就来讲解一下!

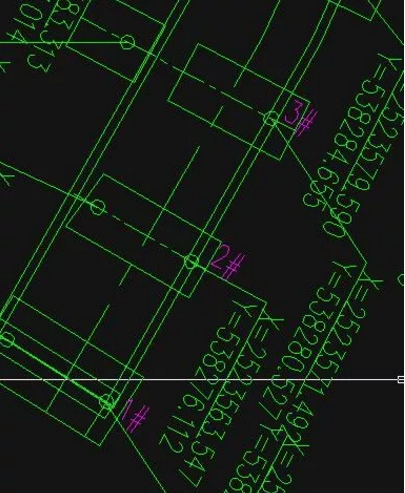

1.如下图,在图纸中对需要进行标注坐标的点进行编号;

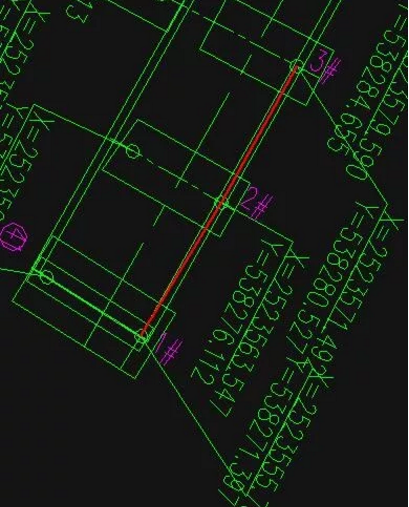

2.用多段线把这几个点位连接起来(运用捕捉可以准确定位到这几个圆的圆心)

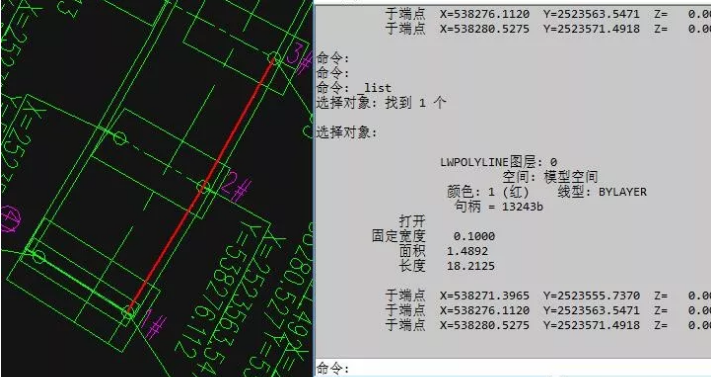

3.在命令行中输入LI,选中上面地多段线,回车确定。
4.这时候就会发现坐标已经自动提取完成啦!再把这些数据复制到excel表格里粘贴并进行转换就可以啦。
