CAD如何把外部参照绑定到当前的图形
在使用luck18网址的时候，有时需要将指定的外部参照物与当前图形文件绑定，然后转化为块，成为当前图像文件的一部分。
1． 第一步，打开xelegaCAD软件

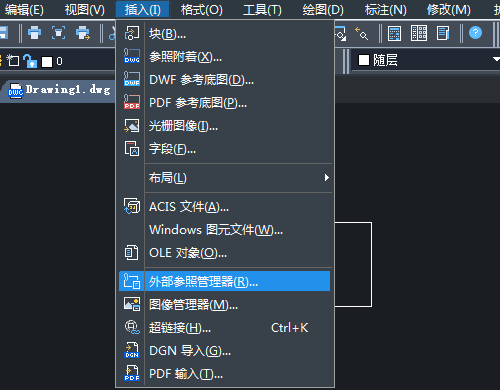

2． 第二步，点击界面菜单栏上的“插入”然后找到“外部参照管理器”的选项

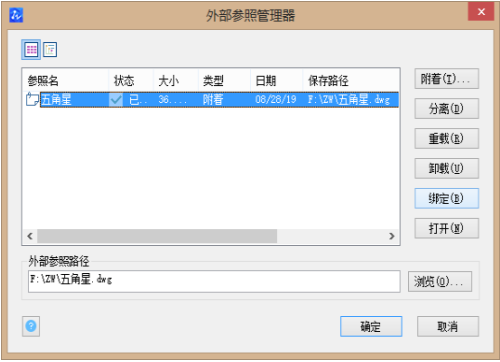

3． 然后弹出“外部参照管理器”的对话框，选择外部参照并“绑定”

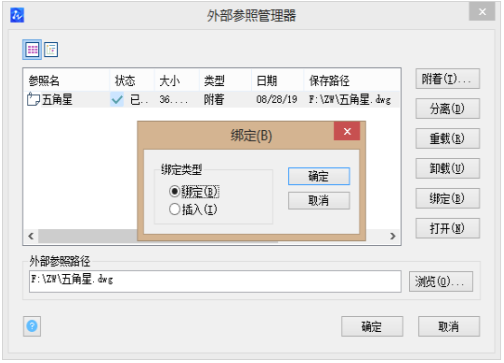

4． 弹出“绑定”对话框，然后看到绑定类型有“插入”和“绑定”，选择其中一种类型，“绑定”把外部参照的对象转换为块参照。命名对象定义将添加到带有 $n$前缀当前图形中去，“插入”也把外部参照中的对象转换为块参照。命名对象定义将不带前缀合并到当前图形中去。
5． 点击“确定”，就可以成功将外部参照绑定至当前图形中啦！
