CAD绘制台阶技巧
今天要给大家介绍一个绘制台阶的技巧,希望能帮助到大家?
1.首先,我们需要打开xelegaCAD软件。
2.我们在模型空间输入“L”命令来绘制直线。

3.在这里要定义一下台阶的宽和高,设宽为40cm,高为30cm。

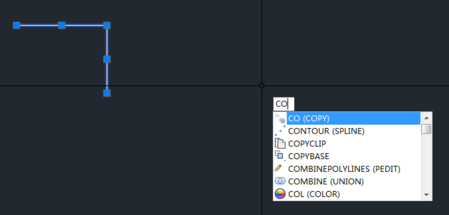

4.然后,我们使用“co”复制命令,以横线左边点为捕捉点进行复制,竖线下边点进行自动捕捉粘贴。

5.过程效果如下图:

6.完成之后的效果图如下:
