CAD折弯标注和折弯线性标注的使用方法
我们在使用CAD时，折弯标注和折弯线性标注在luck18网址中该怎么去实现？有什么使用方法？
1.折弯标注
折弯标注就是可以在标注线上添加折弯，方便大半径圆弧的标注。我们也可以通过点击“标注”再点击“折弯打开”（也可在命令行中输入DIMJOGGED调出）。
这里首先，我们要选择圆弧，指定替代圆心的位置，然后指定尺寸线，即半径标注文字的位置，然后确定折弯的位置。实例标注如下所示：
2.线性折弯标注

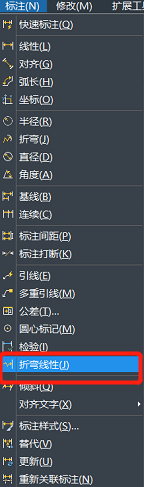

线性折弯标注则针对特别狭长的图形，可以将图形从中间折断并进行标注。但与折弯标注不同的是，它不能直接进行标注而只是在已标注的线性标注上添加一个折弯。在菜单栏上找到标注-折弯线性标注，打开（命令是DIMJOGLINE）
标注完之后的效果图如下：
