CAD等比图案缩放技巧

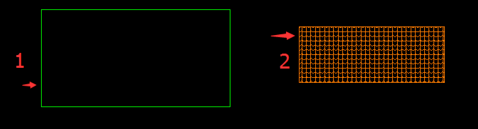

在CAD软件中绘制图形时，我们想把小矩形放入到大矩形里，该如何设置两个矩形的宽度是一样的？

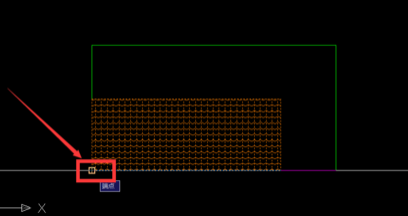

1.我们把小矩形放进大矩形里，并且要保持其中一个端点是吻合的，接着选中小矩形，按缩放快捷键sc,然后按空格键确定。
2.然后根据提示指定一点为基点。
3.接着会弹出提示命令，直接输入参照R,按空格键确定。
4.根据命令提示指定长度(这个指定长度是要改变的那个长度,即小矩形的宽度),直接输入长度数据就可以了。

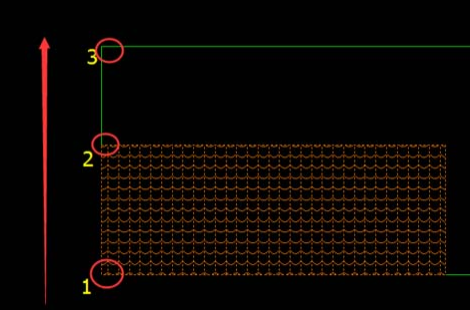

5.我们用鼠标选择1、2点（1和2之间的线段就是上面所说的指定长度），然后向3这个点逐渐放大，最后2点与3点重合（3就是命令中的第二个点）。

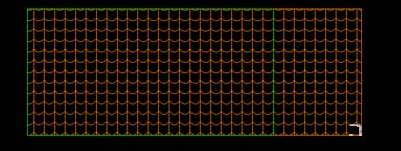

6.这样就完成了。
