CAD比例设置技巧
我们在绘制大型设计图时,调整一下比例,会使图纸看起来比较美观,那我们来看看如何调整比例设置。
1.首先,我们打开CAD软件。
2.我们插入图纸,图纸比例是1:1。

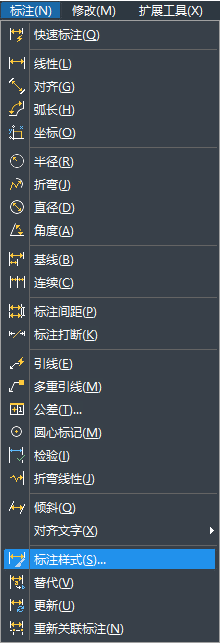

3.点击“标注”在点击“标注样式”。

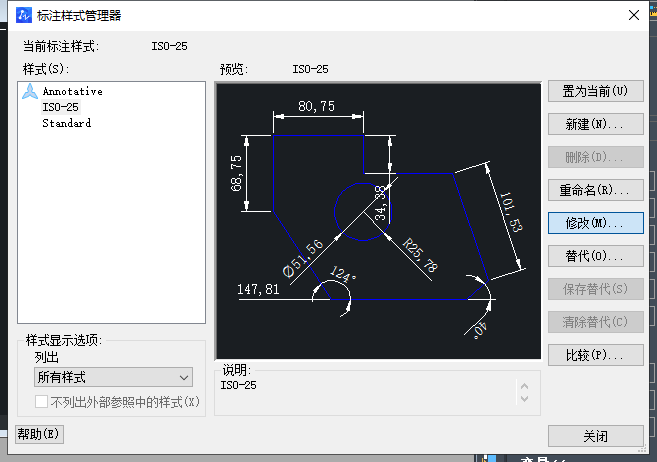

4.弹出“标注样式管理器”的对话框,我们点击“修改”。

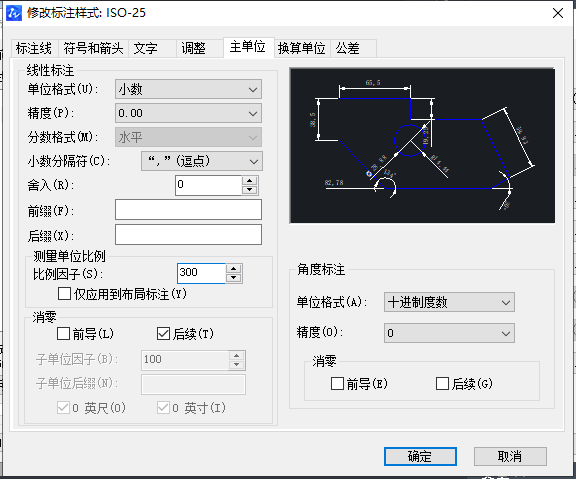

5.点击“主单位”把比例因子调整你需要的数值,这里我们举例修改为300。

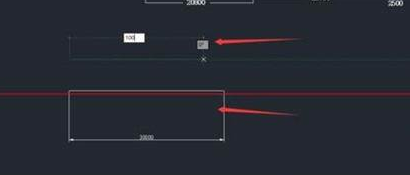

6.我们来测试一下,我们画一条100的线,我们来标注一下。

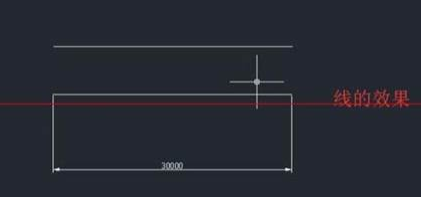

7.就能看到标注的单位是30000。
