CAD四分之一圆弧线怎么绘制?
在CAD绘图中,圆弧线是我们经常要用到的,那我们来看看如何绘制。
1.首先,我们打开CAD软件。

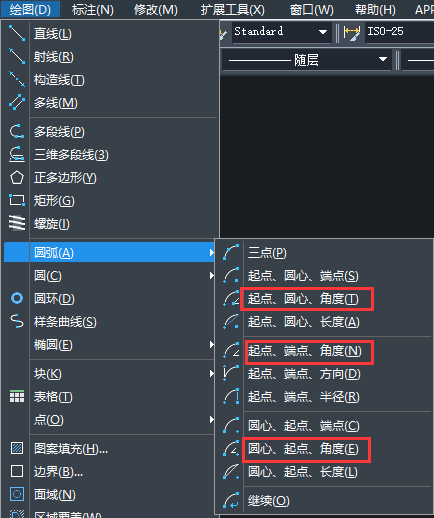

2.我们点击“绘图”点击“圆弧”;这里有三个可以角度的绘制命令,我们都可以利用这三个命令来绘制四分之一圆,如下图:

3. 我们以“圆心、起点、角度”为例。我们按照提示选择圆心和起点。

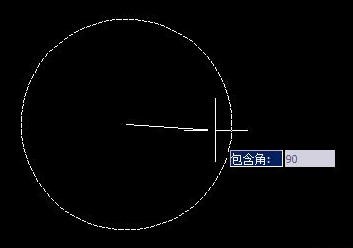

4.输入90,表示选择90度,点击确定。

5.这样四分之一圆就绘制完成了。
