CAD如何根据规定度数绘制弯头？
在CAD绘图软件，我们该如何根据度数来绘制弯头呢？本文给大家介绍以45°绘制为例绘制弯头，希望能帮助到大家！
1.首先，在绘图区域画一条长度为1000左右的线段，命名为AB。
2.以AB线段的端点为起点，再画一条长度为222的线段，这条线段命名为AC。
3.接着，将AC向右偏移188.5，得到一条线段，命名为DE。

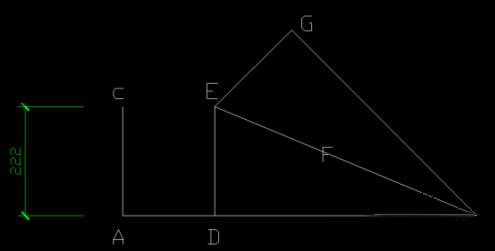

4.以E点为中心，通过旋转和复制，先输入RO+空格，再输入C+空格，旋转角度为67.5°，得到线段EF及EG。
5..输入F,按住shift键的同时点击AB和EF，得到它们的圆心，同时，连接BG。

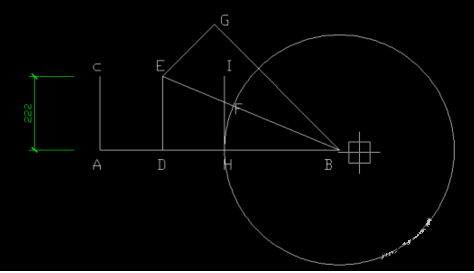

6.再以D点为中心，通过对AC线段镜像，得到线段HI，以B为圆心，HB为半径画圆。效果如下：

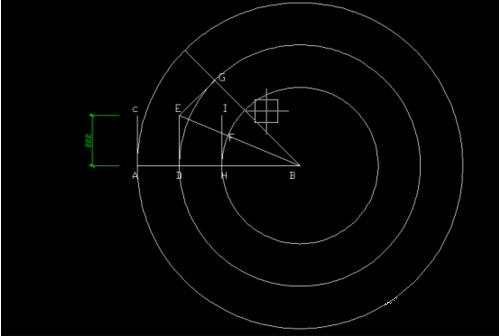

7.选中上一步画好的圆，点击夹点，输入快捷键C，复制得到另外两个圆，延长BG至最外圆。

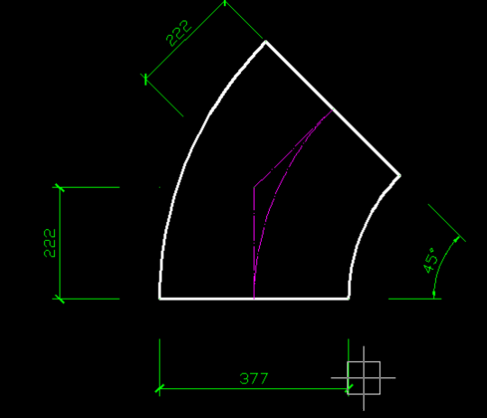

8.我们可以接着使用剪切、变换线型、标注，等多种方法得到想要的图形。
这样就绘制完成了是不是很简单呢！
