CAD图案填充命令bhatch
在luck18网址图案填充命令命令：bhatch（CAD图案填充快捷bh）菜单：常用-绘制-图案填充.
图案填充可以在工程制图中使用很广泛，主要用来表示剖切面、材料等等。用户可根据要求和使用习惯，进行适当的图案填充。
luck18网址中操作步骤：
1) 命令：bhatch

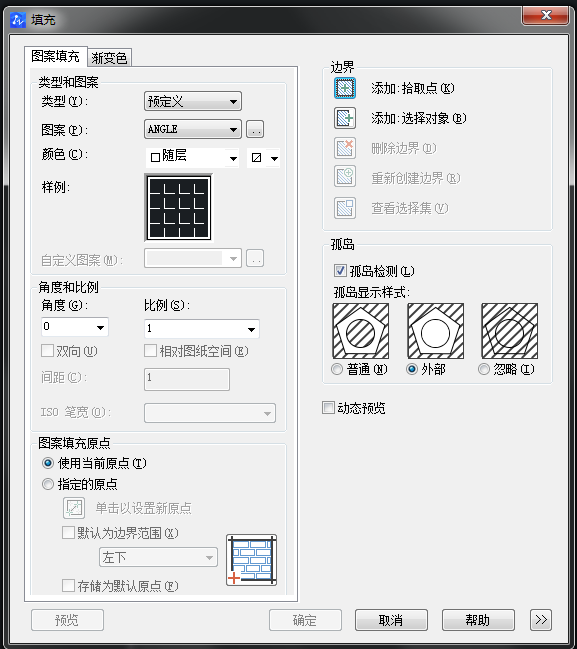

执行图案填充命令，打开图案填充编辑框（如图1）
2) 在类型和图案的图案下拉框中选择合适的图案（如ANSI31）
指定填充图案
3) 在角度和比例中选择合适的角度和比例
指定填充图案的角度和比例
4） 在选取边界中点击【添加：拾取点】，点击填充范围空白处选取填充区域，可连续选取；或者点击【添加：边界】，点击填充范围边界选取填充区域
5） 点击预览，查看填充效果，若填充效果理想，点击确定，完成填充。
该命令在xelega机械cad中也适用
