CAD如何按照比例缩放五边形？
在CAD绘图时，如果我们需要把边长15的五边形通过比例因子缩放成边长30的五边形，也就是扩大2倍，缩放比例因子=30/15，该怎么去操作？
1.首先，我们打开xelegaCAD软件，插入五边形。

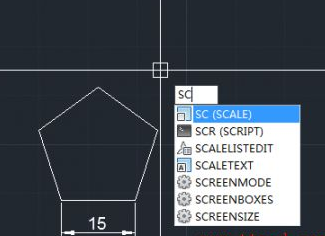

2.我们在命令行输入SC后回车。

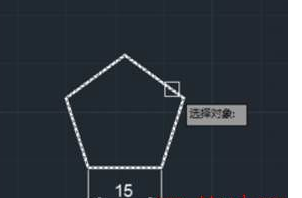

3.选择需要缩放的五边形对象。

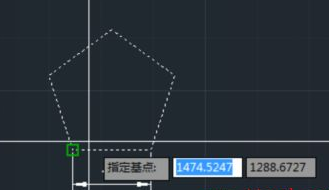

4.我们需要指定缩放基点，这里选择五边形左下角的端点。
5.指定比例因子，这里输入30/15，然后回车。
6.这样就根据比例缩放完成了！
