CAD如何知道图形的数量？
CAD如何知道图形的数量？我们在用CAD绘制的图形中，怎么快速计算这个图形的数量呢？以下将给大家介绍一种方法。
1.首先，我们打开xelegaCAD软件，插入图纸。
2.我们在命令行输入“QSELECT”。
3.按空格键，显示“快速选择”窗口。
4.选择对应的对象类型，这里选择“所有图元”。
5.我们选择搜索范围，这里选择已知的图形，应用到“当前选择”。

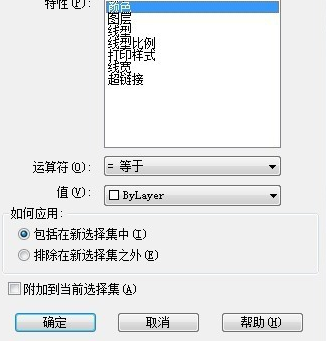

6.然后，选择特性，比如颜色、图层、线宽、线性比例等。

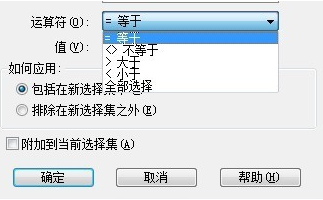

7.接着，选择运算符，有等于、不等于、大于、小于、全选五种。

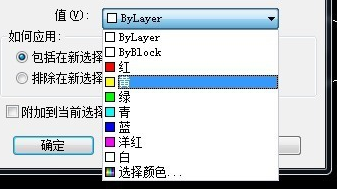

8.最后，选择特性对应的值，每个特性对应的值不一样。

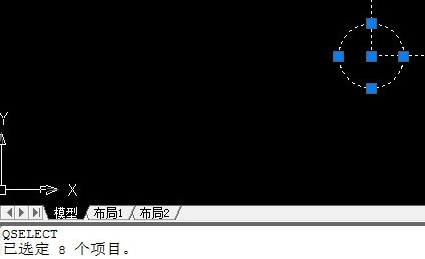

9.点击“确定”，在命令栏中就可以显示对象的数量了。
