在CAD设计的图形想换成块怎么办？
我们在使用CAD绘制完图形时，想要转换成块怎么办？
1.首先，我们打开CAD软件。
2.插入绘制好的图形。

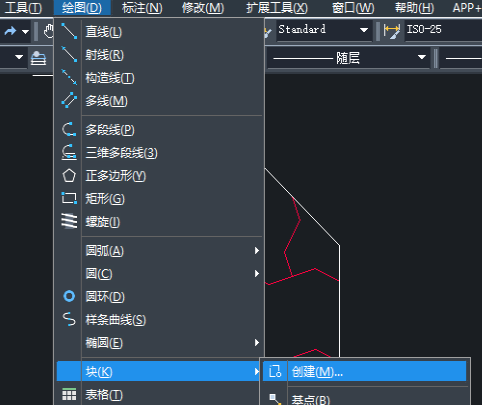

3.我们点击点击菜单栏上的“绘图”再点击“块”，点击“创建”。

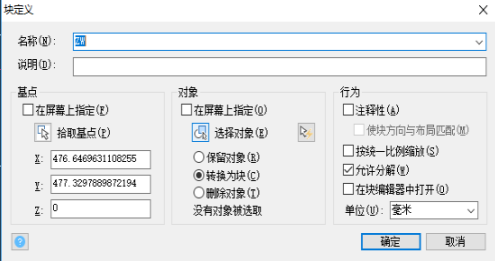

4.在“块定义”的对话框里，输入块的名称，点击“拾取点”按钮 。
5.我们在图形里拾取任意一点，系统会返回到“块定义” 的对话框，再勾选“选择对象”和“转换为块”的按钮，然后点击图形，再按回车键。CAD系统自动返回到“块定义”的对话框。

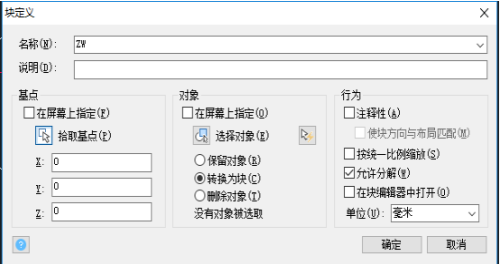

6.在“块定义”的对话框中，我们可以知道我们选择图形的数量，确认无误后，我们点击确定。
7.这样我们就转换完成了。
