CAD如何设置环形阵列

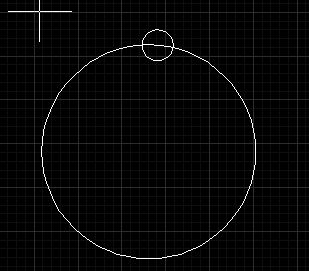

CAD阵列设置技巧，CAD阵列是我们经常用的，阵列分两种，一种是矩形阵列，有点像excel表格一样，横是多少行，竖是多少列，最终整体外观呈现矩形形状；另一种是环形阵列，像那个绳子转图形一样，最终图形整体外观呈现圆形形状。CAD默认的一般是矩形阵列，如果需要准换成环形阵列，按照本文的步骤来设置就可以了。如，我们要下面的的小圆围绕着大圆做环形阵列，该怎么去操作呢？
1.首先我们输入命令符“array”，进入阵列设置面板。

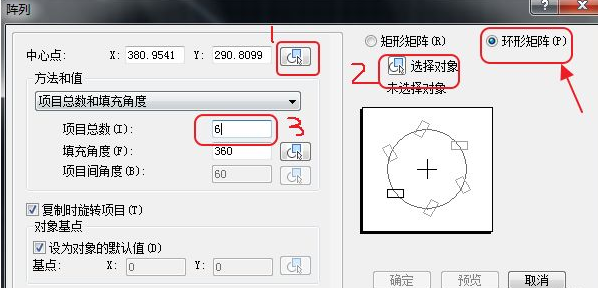

2.我们选择“环形阵列”，然后在1区域拾取要环绕的中心点。2区域选择对象， 注意这个对象是要环绕的对象，就像图形中的小圆。3区域选择环绕密度，也就是环绕中心点的要重复多少个图形。

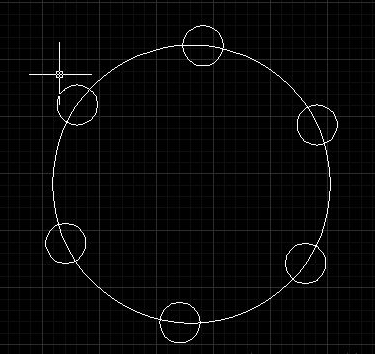

3. 就这样我们就可以看到，大圆的圆弧上已经被六个小圆环绕了，操作起来是不是很简单呢！
