CAD中虚线太密了怎么办？
在CAD绘图时，如果图形线型过密的话，需要很仔细才能看出来，这样费时又费力，那我们该如何去调整呢？
1.首先，我们打开xelegaCAD软件，插入需要调整的图纸。

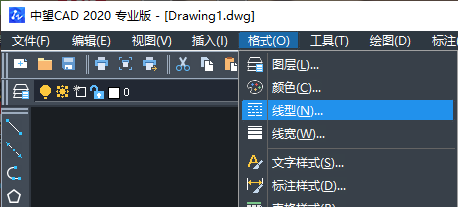

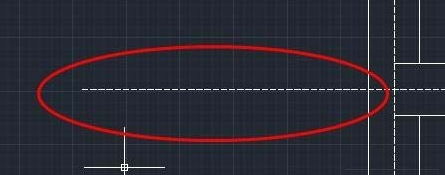

2.从上图中我们可以看到虚线过密，我们点击菜单栏里的“格式”,下拉菜单栏里的“线型”的选项，线型即是调整直线的类型。

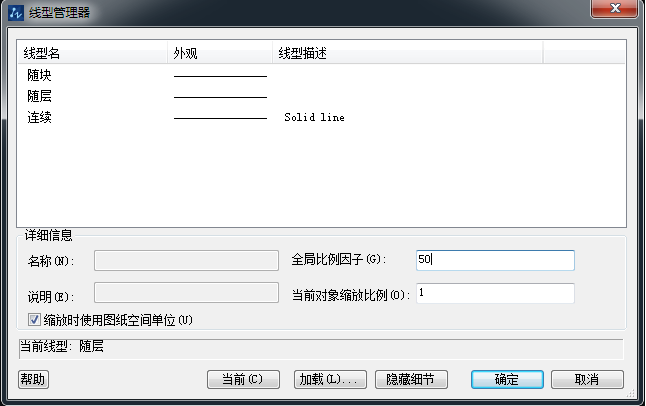

3.点击“线型”,出现如下界面，选择虚线旁边的“全局比例因子”，改为50到100之间, 完成后记得点击“当前”，将设置保存为当前使用状态, 最后点击确认，操作完成。
4.我们可以根据需求来调整比例。
