CAD如何设计太极

1.首先，我们打开xelegaCAD软件。

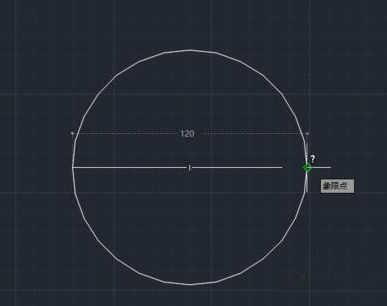

2.我们绘制一个半径为60的一个圆，打开对象捕捉设置，勾选我们要用到的点，分别是圆心、端点、象限点，设置完成以后点击确定。

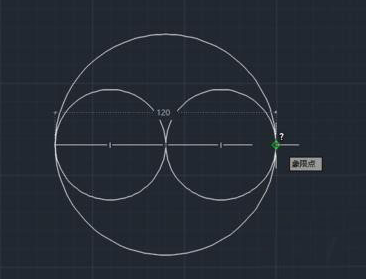

3.在大圆里面我们需要画2个半径为30的小圆。利用对象捕捉和圆工具中的两点模式，先捕捉大圆圆心，然后鼠标移动捕捉到大圆左边的象限点，画出第一个小圆，重复此步骤画出另外一个圆。

4.我们绘制好以后三个圆两两相切，用di命令测量一下每个圆的直径。两个小圆直径都是60，大圆直径为120.

5.接下来我们使用修剪工具，点击修剪工具，再按一下enter键或者单击一下鼠标右键，然后移动到小圆上如图进行修剪。

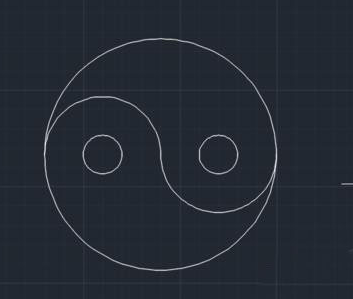

6.完成以后找到两个小圆的圆心，再画2个半径为10的小一点的圆。这样太极的轮廓已经出来了。

7.下面我们要给轮廓上色，在视图里面点击工具选项板，打开以后找到图案填充。点击一下图案中的实体填充，然后在要上色的地方单击一下。

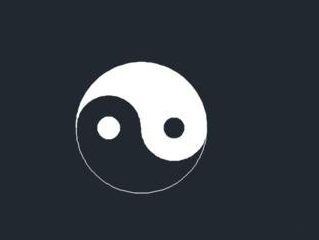

8.关闭图形栅格，来看一下最后的结果，太极图已经全部完成了。这里填充了白色的圆和大圆白色的一半，另外一半是背景色是黑灰色，当然也可以在图案填充里面找到喜欢的颜色进行填充。
