CAD块的创建方式
本文给大家介绍块的新建和插入的技巧。
如何新建块？
1. 首先，我们打开luck18网址，绘制一个符号，如下图：

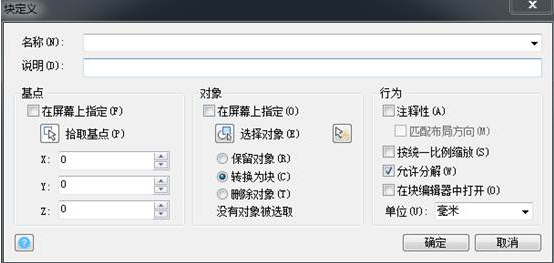

2. 我们点击绘图界面栏，或者输入快捷命令B然后回车；弹出块定义的对话框。
（1）项目名称输入：非加工表面粗糙度；
（2）点击“拾取点”，块定义对话框消失，点击粗糙度符号的尖点后，块定义对话框重现；

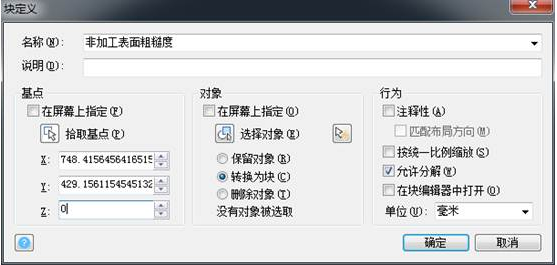

（3）点击“选择对象”，块定义对话框再次消失，选取整个粗糙度符号，结束选择后，块定义对话框再现，如下图：
如何插入块？

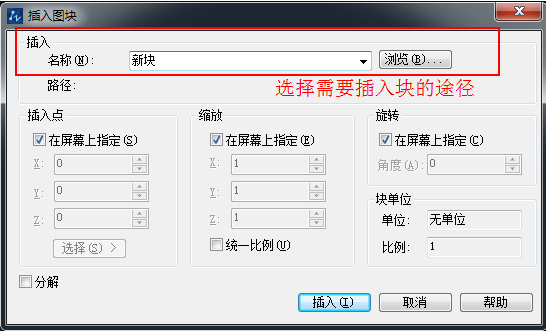

1. 我们在工具栏中找到“块”插入或者在命令行中输入insert，弹出插入对话框，如下图：
2. 选取好，插入点，单击鼠标便完成了。
