CAD如何实行整体覆盖图形
在CAD中，一个图形如何整体覆盖其他图形呢？我们在CAD绘制的图形时，往往是以线条形式绘制，不可能实现整体整面覆盖的功能。本文将给大家介绍如何覆盖图形，希望能帮助到大家！

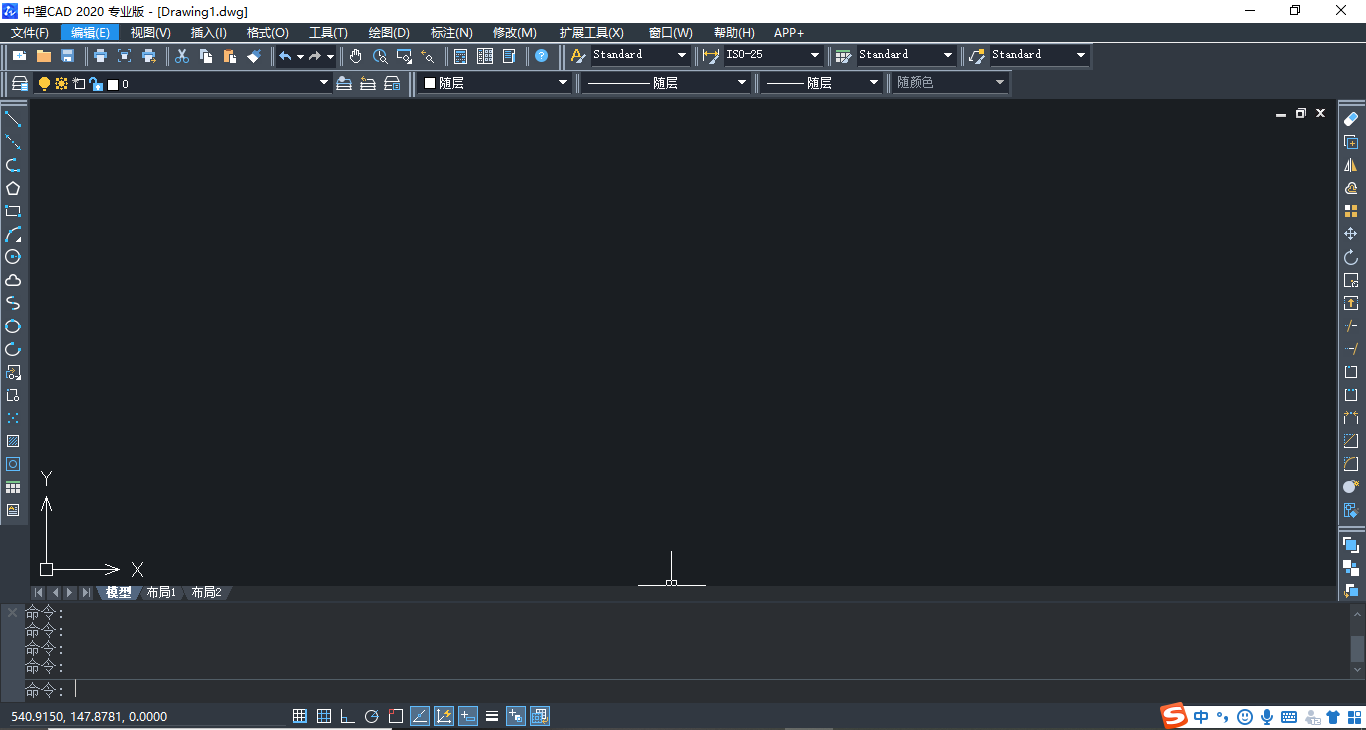

1. 首先，我们打开xelegaCAD软件。

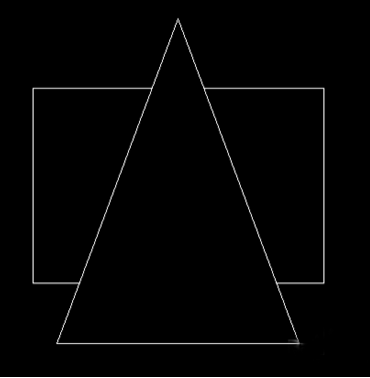

2. 下图是一个三角形和矩形。我们需要将三角形覆盖矩形，就得构造出一个三角形的面来覆盖矩形。
3. 我们用wipeout命令创建一个整体覆盖面，在命令栏中输入wipeout,回车，根据命令行提示设定遮挡区域，效果如下图：
4. 输入 wipeout回车 F 回车 off/on 可关闭 或打开wipeout 绘制的线段。
小提示：
1.“在执行覆盖，命令时，我们可以多观察CAD命令行的提示，根据提示信息来进行针对性的操作”
2.如果是多重wipeout图层可选择前置后置调节。
推荐阅读：CAD制图
推荐阅读：机械制图
