CAD里的块就是把几个或者几十个图形组成一个整体（并不要求相连在一起），建立一个图形“块”，这个包含了一个或者许多图形的“块”就成为一个整体，方便到处整体移动和编辑。“块”相当于集装箱，如果你在图形中多处用到同样的一批图形，可以先做成块，就不必每次都画这些图形了，只要在指定地点插入这个块，就行了。块可以用“块编辑器”修改，修改了一个块，这个图形中所有这个块都跟着修改，不必到处寻找每一个图形。

如何定义块呢？

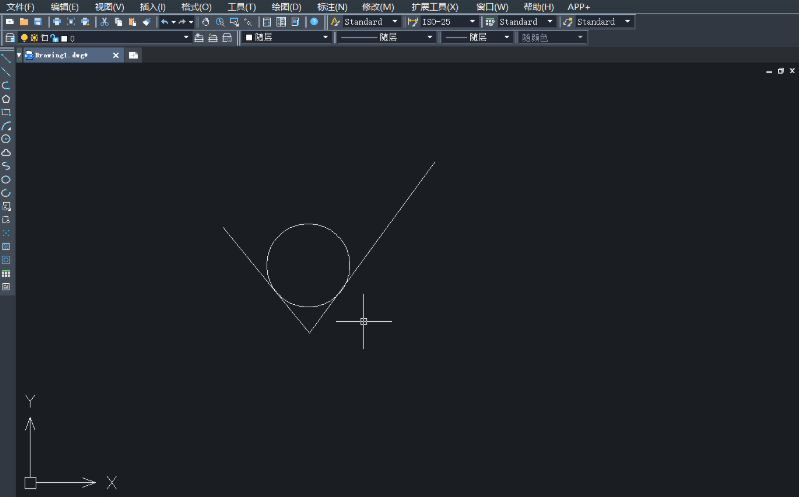

1. 首先，我们打开luck18网址，绘制一个符号，如下图：

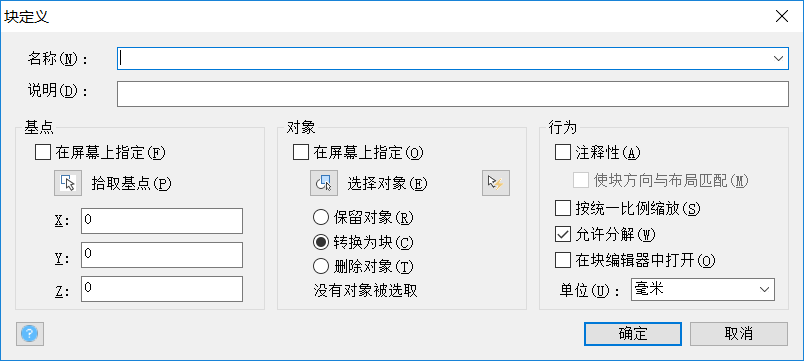

2.我们点击绘图界面栏，或者输入快捷命令B然后回车；弹出块定义的对话框。

（注：快捷键B是创建内部块的命令，创建外部快的命令是WB。）

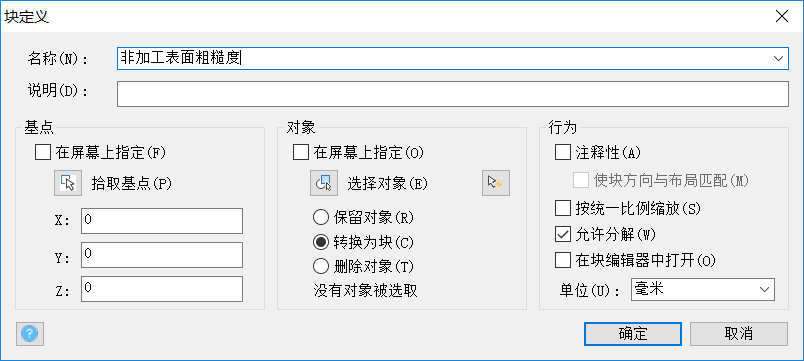

（1）项目名称输入：非加工表面粗糙度；

（2）点击“拾取点”，块定义对话框消失，点击粗糙度符号的尖点后，块定义对话框重现；

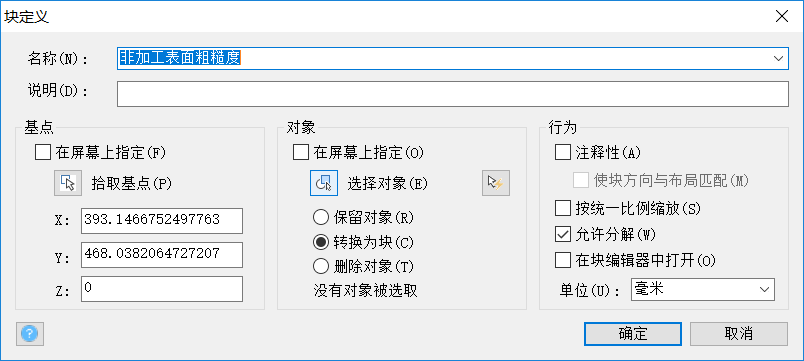

（3）点击“选择对象”，块定义对话框再次消失，选取整个粗糙度符号，结束选择后，块定义对话框再现，如下图：

如何插入块？

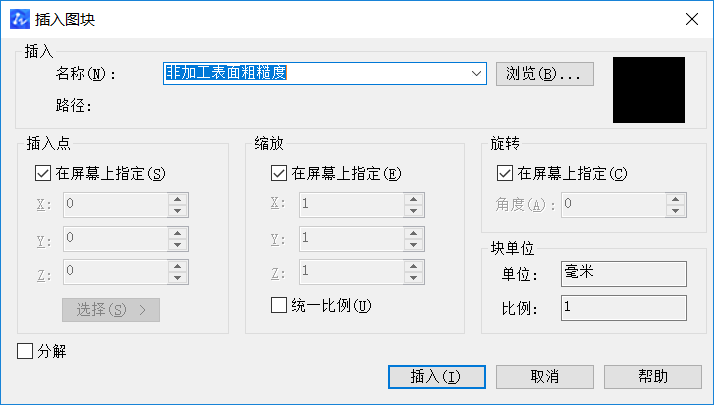

1. 我们在工具栏中找到“块”插入或者在命令行中输入insert，弹出插入对话框，如下图：

2. 选取好，插入点，单击鼠标便完成了。

以上介绍了关于如何在CAD中创建块的使用方法，希望这些小技巧能在日常使用CAD设计过程中对大家起到一定帮助。
