为什么CAD填充区域是封闭的却无法填充
我们在使用CAD软件时会有填充显示，有时候填充区域明显是封闭的，而且较简单，例如是一个矩形或一个圆，但选择好填充图案后，却不能正常填充，这是什么原因呢？ 具体解决步骤如下：

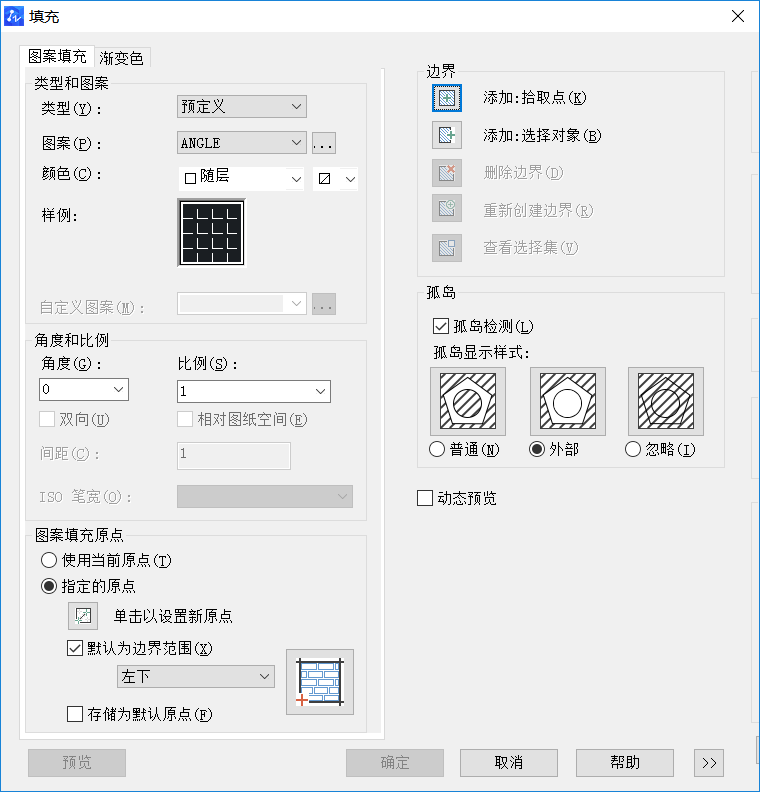

1.是否封闭需要缩放一下细节看看，有时候远处看起来封闭的位置可能是有间隙的，如果是因为小的间隙可以放远处，设置间隙：在命令行输入H，快捷键进入填充修改，如下图。
2.如果不是间隙问题，确实是封闭的，需要看一下命令行提示，如果没有任何提示，就检查一下FILL变量是否打开。Fill关闭时候，是自动不能显示填充的,打开则可以。
3.如果不是这个原因，而且命令提示：图案填充间距太密，或短划尺寸太小。这说明我们选择得区域过大或填充比例过小，导致填充图案的线条数超过了CAD的限制。出现这种情况，首先要检查一下我们选择的区域面积是否过大，或者填充比例设置得相对过小。例如我们在一张建筑图中选择一个块方圆几十米的区域填充一个线性的图案，填充比例仍设置成默认值1，就有可能出现数万个填充单元，数十万条填充线的情况。遇到这种状况，我们首先要将比例调整成合理的数字，比如100、1000，然后再进行填充。
4.如果比例设置没有问题，只是因为区域大，实际就需要这么多填充单元，那就只能将CAD对填充密度的限制放宽了。但图中如果有这样密度极大的填充时，图形操作的整体性能会下降很多，因此要慎用，最好用SOLID填充，用颜色来区分不同的区域。
以上就是本篇文章的全部内容，希望对您有所帮助。更多CAD技巧请关注luck18网址官方公众号。
