我们在日常使用CAD软件进行绘图的时候，为了使CAD图纸显示详细，经常会对CAD图纸进行标注。如果需要给CAD图纸的标注添加上前后缀，该如何操作？今天和大家分享一下，CAD图纸标注怎么添加前后缀？具体演示操作如下：

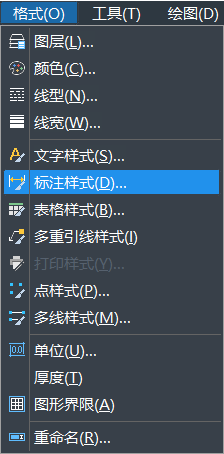

1、 首先打开CAD软件，点击工具栏格式，下拉继续点击“标注样式”，如下图所示。

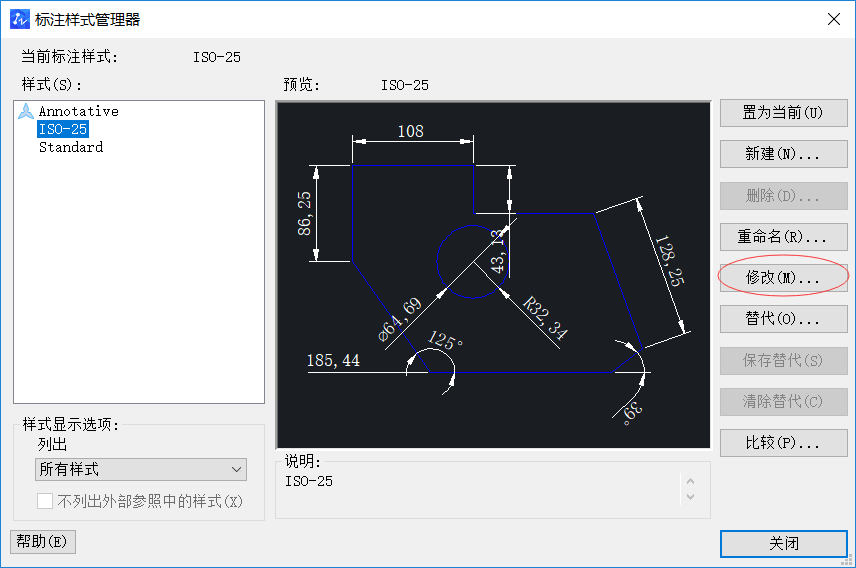

2、点击标注样式后弹出标注管理器对话框，点击右侧修改按钮，点击修改后弹出对话框如下图所示。

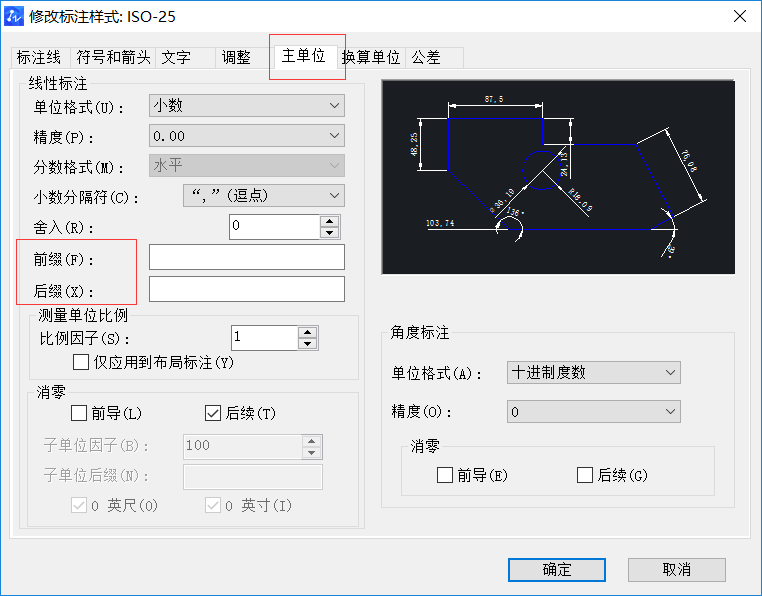

3、修改标注样式对话框可以修改各个选项的属性值，本篇只讲主单位。选择“主单位”，即可进行前缀和后缀添加，如下图所示。
4、添加完成后，点击确定返回图纸，这时候会跳转回【标注样式管理器】主弹窗，我们可以在预览窗口中看到标注文本已经添加好了前后缀，之后点击【关闭】按钮即可，返回图纸则会看到自己添加的前缀和后缀。
今天关于CAD图纸标注添加前后缀的方法就分享到这里，方法比较简单，相信大家都能掌握。学习CAD制图的小伙伴们，有需要的可以自己试着来操作一下。
