CAD阵列是非常常用的一个命令，其中，阵列方法有两种，一种是矩形阵列，有点像excel表格一样，横是多少行，竖是多少列，最终整体外观呈现矩形形状。另一种是环形阵列，像那个绳子转图形一样，最终图形整体外观呈现圆形形状。
CAD默认的一般是矩形阵列，如果需要准换成环形阵列，只需按照下面设置即可。具体步骤如下：
1.首先我们打开CAD软件，接下来我们要把下面的小圆围绕着大圆做一个环形阵列，如下图所示：
2.我们在下方命令栏输入命令符“array”，进入阵列设置面板。

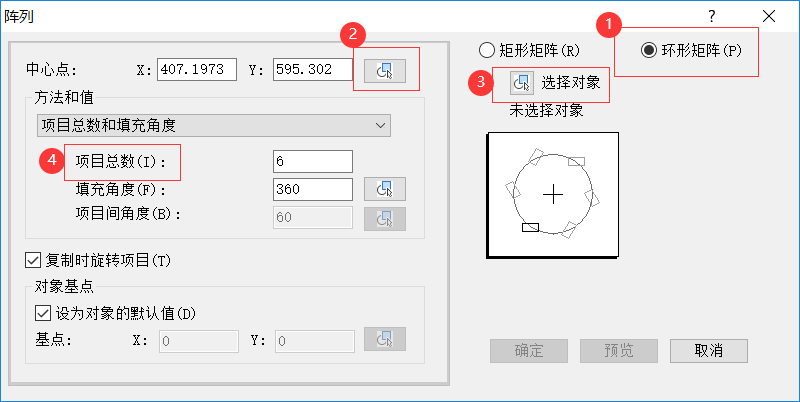

3.我们先选择“环形阵列”，然后在2区域拾取要环绕的中心点，3区域选择对象， 注意这个对象是要环绕的对象，就像图形中的小圆，确定对象后按回车键回到阵列页面，4区域选择环绕密度，也就是环绕中心点需要重复多少个图形，如下图所示：
4.设置完成后点击确定，这样我们就可以看到大圆的圆弧上已经被六个小圆环绕了。
在CAD中如何使用环形阵列的方法步骤分享给大家了，希望对在学习CAD的小伙伴们有帮助。
