在使用CAD软件过程中，可能因为各种原因会出现绘图错误，我们整理了大家在使用CAD绘图时常见的几种错误，大家可以参考来检查，尽量减少错误的出现，具体如下：

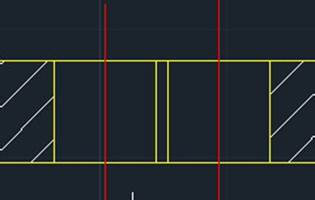

1.两个距离比较近的孔之间没有打剖面线

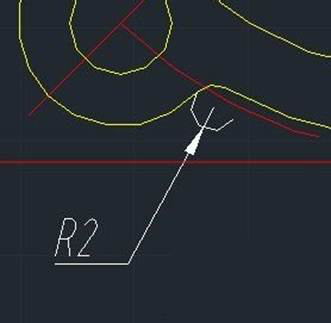

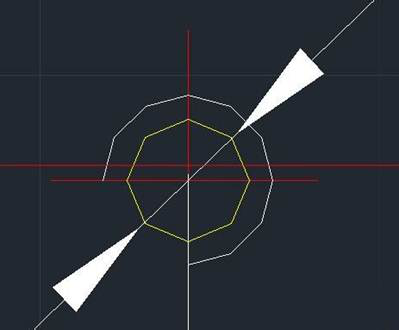

2.一些箭头没有打在正确的位置上
3.装配好的螺栓上剖面线应打到粗实线上

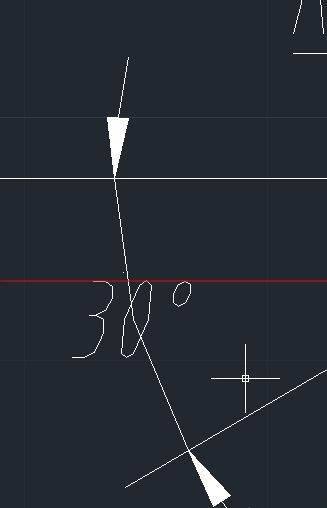

4.标注不符合要求

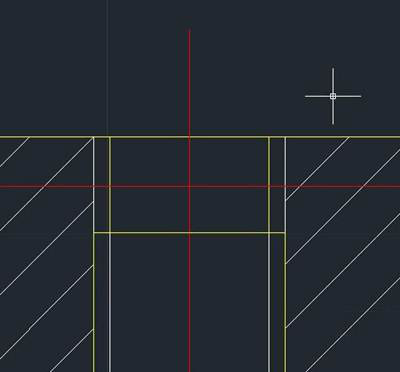

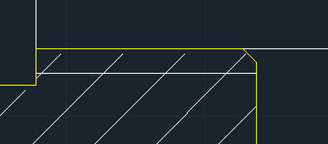

5.由于距离近，角度标注中间没有断开
6.在打剖面线后对图形编辑，导致剖面线不符合要求

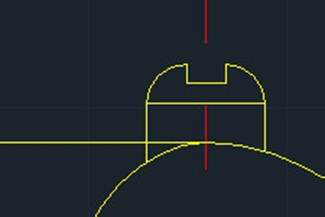

7.在把已经标注的图形旋转时导致文字旋转错误，一些图线没有全部修剪掉
8.在不同比例的图像间复制导致标注错误
以上总结介绍了8种在使用CAD绘图中常见的错误，正在学习CAD的小伙伴可以多多辨认，尽量减少这些错误的出现。
