CAD中画三维螺纹的方法
CAD广泛应用于机械设计中，机械设计中经常会需要画螺纹。而三维螺纹的操作是非常需要耐心操作的一项工作，那么大家初学CAD时应该如何去画一个三维螺纹呢？下面给大家总结了较详细的绘图步骤：
第一步，打开CAD软件，在下方命令行输入螺旋命令“helix”根据提示画出所需要的螺旋线

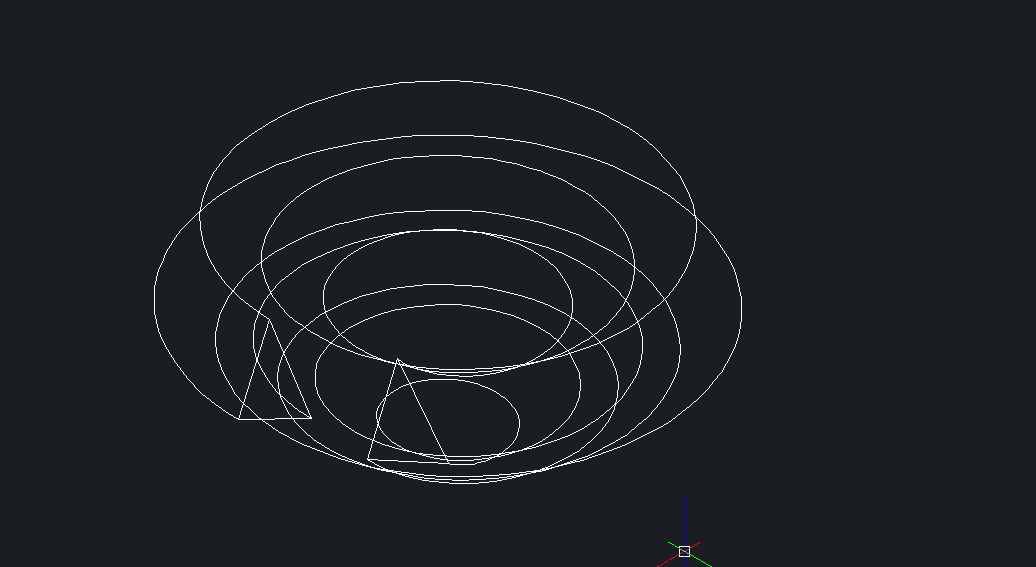

第二步，根据实际需要，调整螺旋线的圈数，增加密度，如下图所示：
第三步，利用“ucs”（坐标系）命令将坐标移到坐标系端点，注意坐标得有一个指向圆心，不然可能出现螺纹翻转。然后在端点做一个等边三角形（边长小于螺距），做成面域（命令是“reg”，选择所有的边）
第四步，开始扫掠 ，命令符“SWEEP ”选等边三角形确定，再选螺旋线。
最后差集（命令SUBTRACT）把螺纹切出来，再整理一下。
根据以上步骤这样一个螺丝的螺纹就出来了。螺纹的制作要更加细心耐心，大家多尝试几次一定可以成功绘制的。
