CAD画三视图的方法
CAD绘制图形时我们常常用到二维视图画图形，cad三视图也可以绘制一些图形，该怎么使用三视图绘制图形呢？今天小编带大家来看看CAD线性三维图的制作方法，下面是详细的教程。

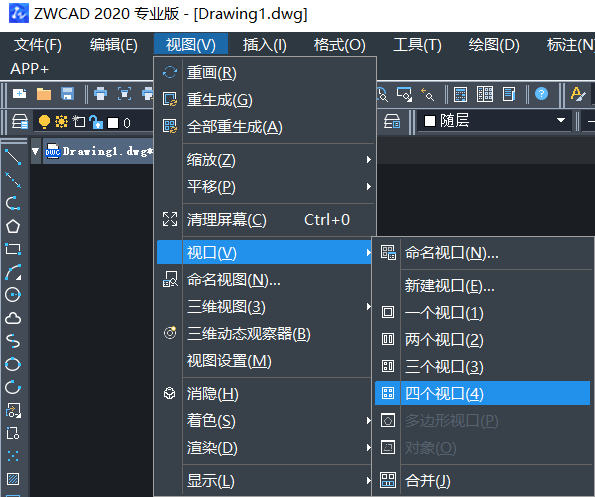

1、打开CAD，新建一个空白文件，执行【视图】-【视口】-【四个视口】

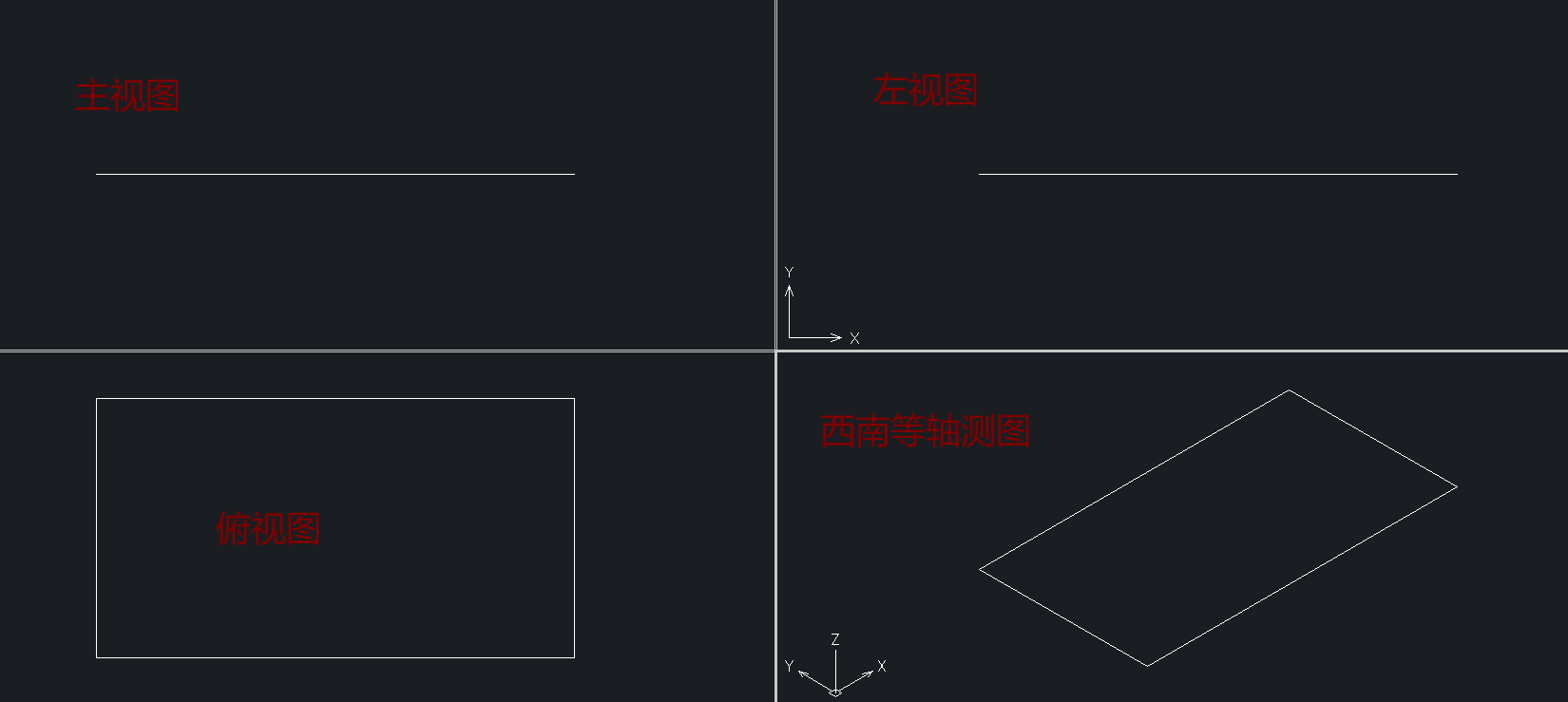

2、生成四个视口，见下图
3、在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致。

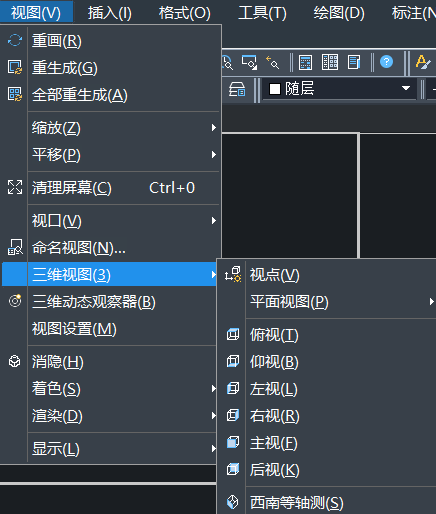

4、选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测。四个视口设置完毕，如下图所示：

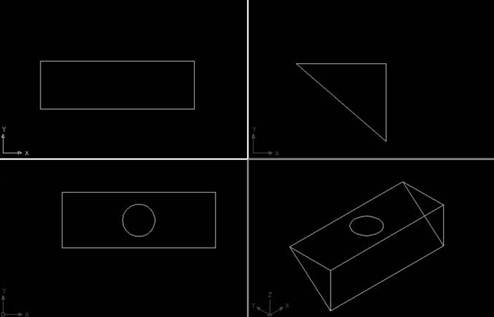

6、在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。
以上则是CAD画三视图的方法步骤，大家可以参考并进行操作练习，有助于大家掌握更多学习CAD的技巧。
