CAD写块命令
写块是将一张图纸中的某一部分单独进行保存成块,并存储为单个文件。本文将介绍关于CAD写块命令的使用方法,有需要的小伙伴可以了解一下。

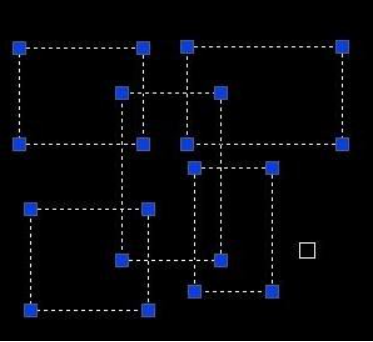

1.打开要处理的CAD文件,选中要导出的部分图形。

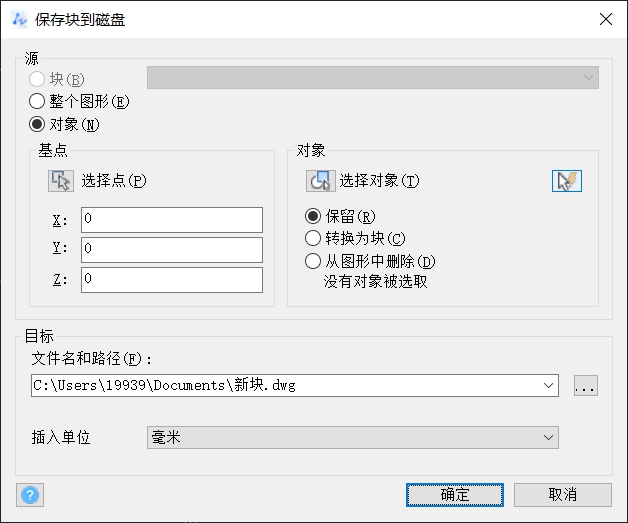

2.命令行输入W弹出以下窗口。

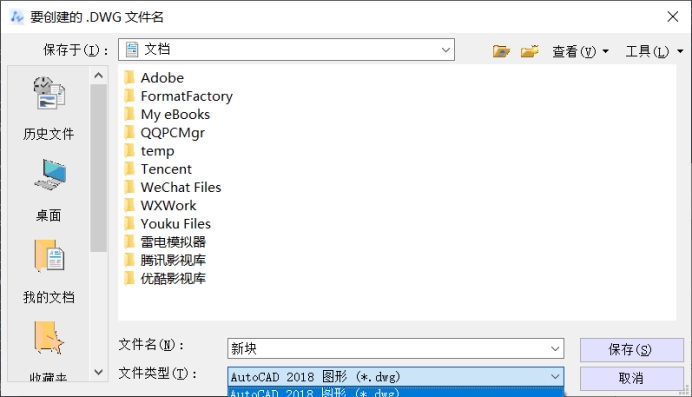

3.更改图形存放位置和名称,还可以选择文件的类型。

4.点击确定之后就会在前面选定的存放位置形成一个新文件了,打开这个文件就可以看到这个文件里只存在刚才选中的图形对象。
以上就是关于CAD写块命令的具体操作步骤,希望可以帮助到大家。
