CAD创建块之前和创建块之后属性的编辑

在CAD中，属性的编辑分为两个层次，即创建块之前和创建块之后。接下来就让我们一起来了解一下怎样编辑创建块之前和创建块之后的属性吧！

创建块之前属性的编辑：

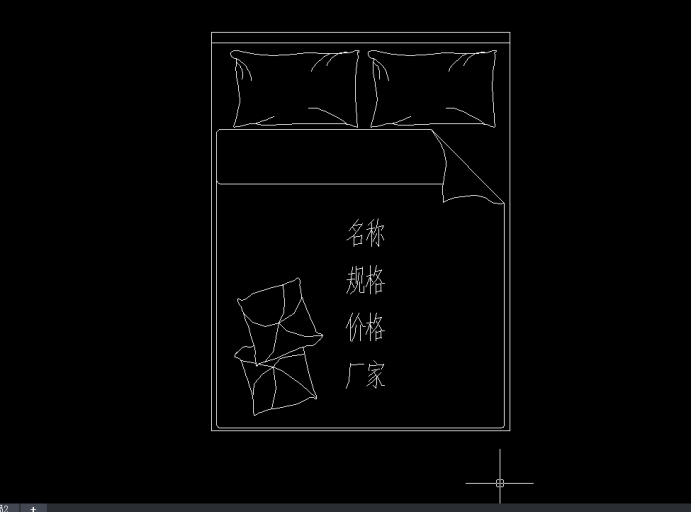

1. 打开CAD，我们用以下这个“双人床”为例，这个图形中有4个创建好的属性尚未定义到块中。

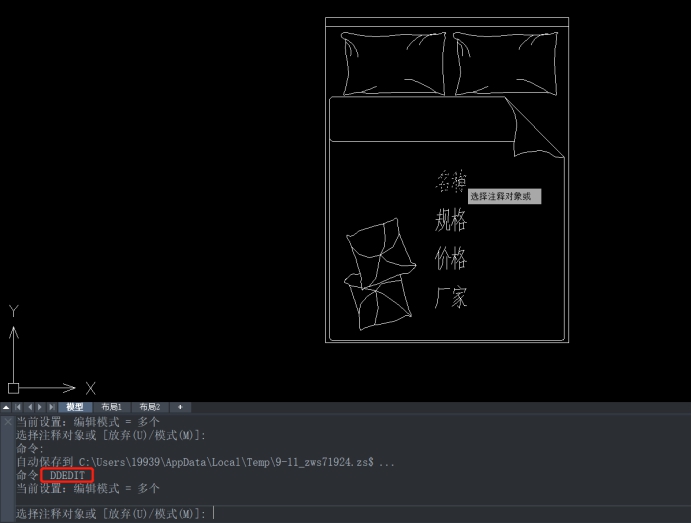

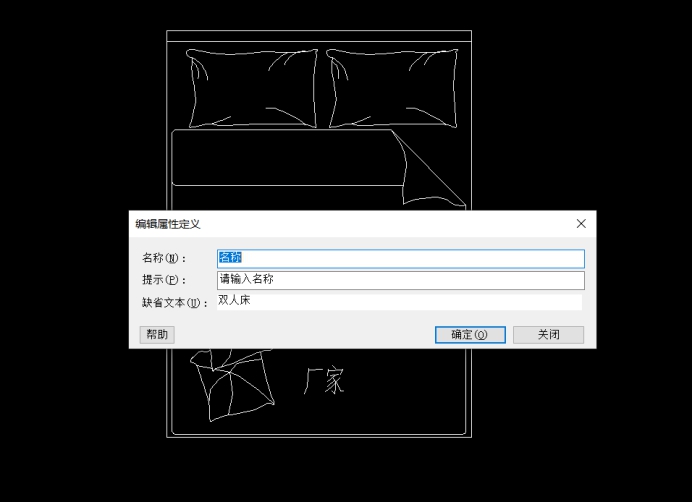

2. 在命令行输入DDEDIT并按回车键确认，根据命令行提示，选择要编辑的对象：名称；或者直接双击“名称”，会弹出【编辑属性定义】对话框。在这个对话框中，我们可以对属性的名称、提示、缺省文本3个基本要素进行编辑，但是不能对它的模式、文字特性等进行编辑。

创建块之后属性的编辑：

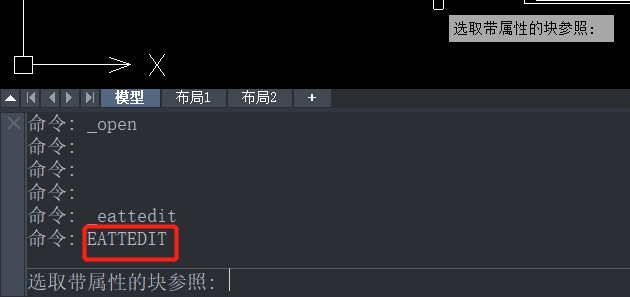

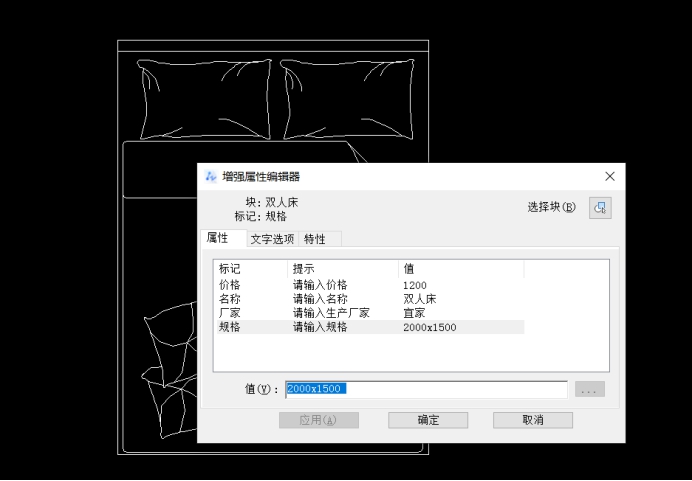

1. 打开一个附带有4个属性的块的文件，在命令行输入EATTEDIT并按回车键确认，根据命令行提示选取带属性的块参照；或者直接在附带属性的块上双击（注意：如果在没有附带属性的块上双击，会打开块编辑器的“编辑块定义”对话框），完成以上其中一个步骤后，会弹出【增强属性编辑器】对话框，如下图所示。

2. 在【增强属性编辑器】对话框中，我们可以对属性的值、文字选项、特性进行编辑，但是不能对它的模式、标记、提示进行编辑。如果修改了属性值，而且这个属性的模式又是可见的，那么图形中显示出来的属性将随之变化。

以上就是CAD中创建块之前和创建块之后属性编辑的方法步骤，希望可以帮助到大家！
