开关插座，是为家用电器提供电源接口的电气设备，也是办公楼电气设计中使用较多的电气附件，它与人们生活、工作有密切的关系。目前，市面上流行很多创意插座，其中多角度插入式的积木插座备受欢迎，日前有网友投稿，用三维CAD软件xelega3D绘制创意积木插座，并分享相关建模过程，由小编整理分享给大家。

积木插座利用正方体六个面来进行设计，旋转的拼接插座，改变了原来插座的固定使用方式。多面旋转的组合方式让插座使用方便，多角度的使用方式轻松解决了无法同时使用多个插头的问题。与之匹配设计的三维CAD软件，要求不仅要高效率，也要有“创意”功能。在进行该产品的3D建模设计步骤并不难，用到的命令有草图减运算、创建旋转插头特征、倒圆角等功能，xelega3D在建模中，对比其他国外三维CAD软件的复杂化操作，充分体现出它的快捷灵活。下面我们来看看如何用xelega3D快速建模设计：

第一步，首先创建方盒并抽空，在其中的一个面上插入插槽口草图：

有些国家的插槽口标准是不一样的，有圆形的，也有方形的。在这里我们使用xelega3D草图全参数设计的方法来定义插槽口的形状，可便于后面修改，以适应不同国家的标准。

第二步，拉伸草图减运算，然后在其它四个面复制插槽口特征：

我们也可以在其它四个面做出不同国家标准的插槽口，这样就变成万能转换插座啦。

第三步，创建旋转插头特征，并与插座外壳分离：

让插座外壳与旋转插头分离，这样才可以实际进行模具设计，批量生产。

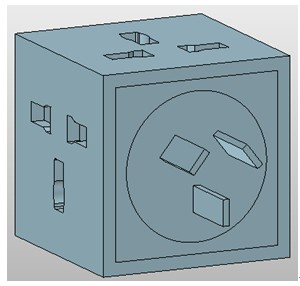

最后一步，倒圆角，润色，整个积木插座设计便完成了。

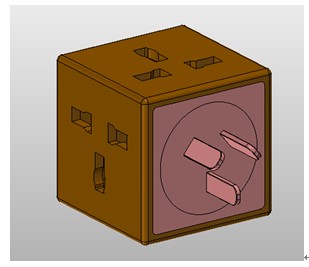

最终效果图如下：

插座在三维建模设计并不复杂，但实际操作设计，需要软件的强大快速建模能力，确保效率的提高。xelega3D在建模绘制过程中，表现出灵活便捷的操作特点。如果想要进一步了解如何通过xelega3D绘制更多的产品设计，可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D，奉老师针对该功能的行业应用提供了全面的视频教程和图纸资源（//m.xelega.com/community/thread-11778-1-1.html），与专家互动交流，帮助大家快速掌握3D设计并实际投入工作中。
