在整个产品设计过程中，为了更加清楚地看到零件的内部构造，工程师们会使用剖面视图来深入查看零件内部结构。而三维CAD xelega3D更是充分考虑到工程师们的这一需求，优化了自身的剖面视图功能，目的是为了创造更加顺畅的三维CAD操作体验，让工程师们从此提高产品设计的效率。那么我们现在一起体验下三维CADxelega3D出色的剖面视图功能，了解如何快速创建和修改剖视图。
一、创建剖视图

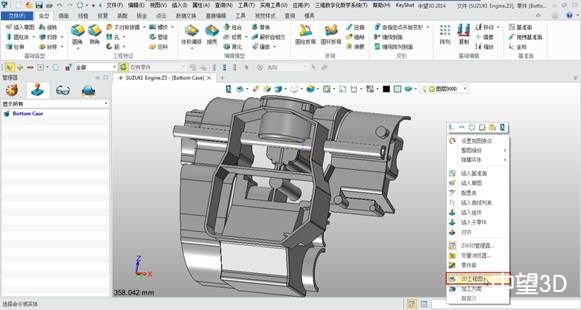

1、打开零件图，进入xelega3D设计模块，单击右键进入到xelega3D的工程图模块。

图1进入工程图模块

2、根据零件大小选择模板，xelega3D提供了丰富的工程图模板，方便工程师们便捷创建剖视图，考虑到每个公司的个性化需求不同，xelega3D也有根据公司出图模式定制自己公司模板的功能。

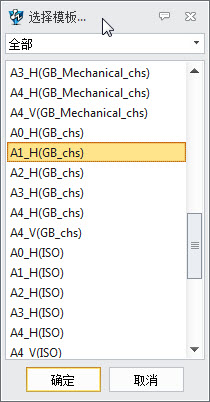

图2选择模板

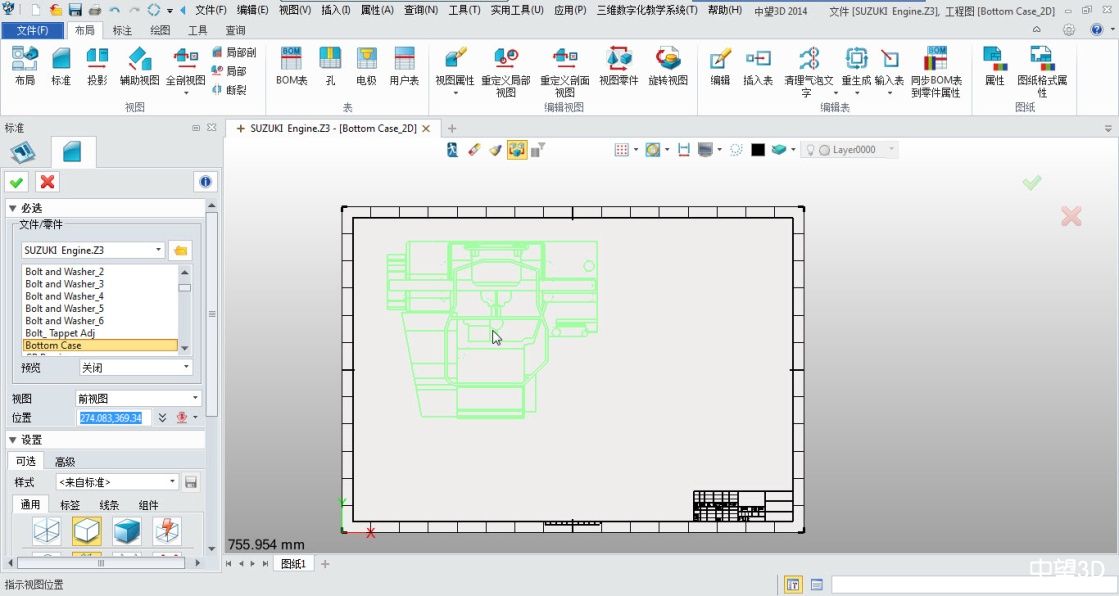

3、选择视图的放置位置，然后再确定，创建视图。

图3创建视图

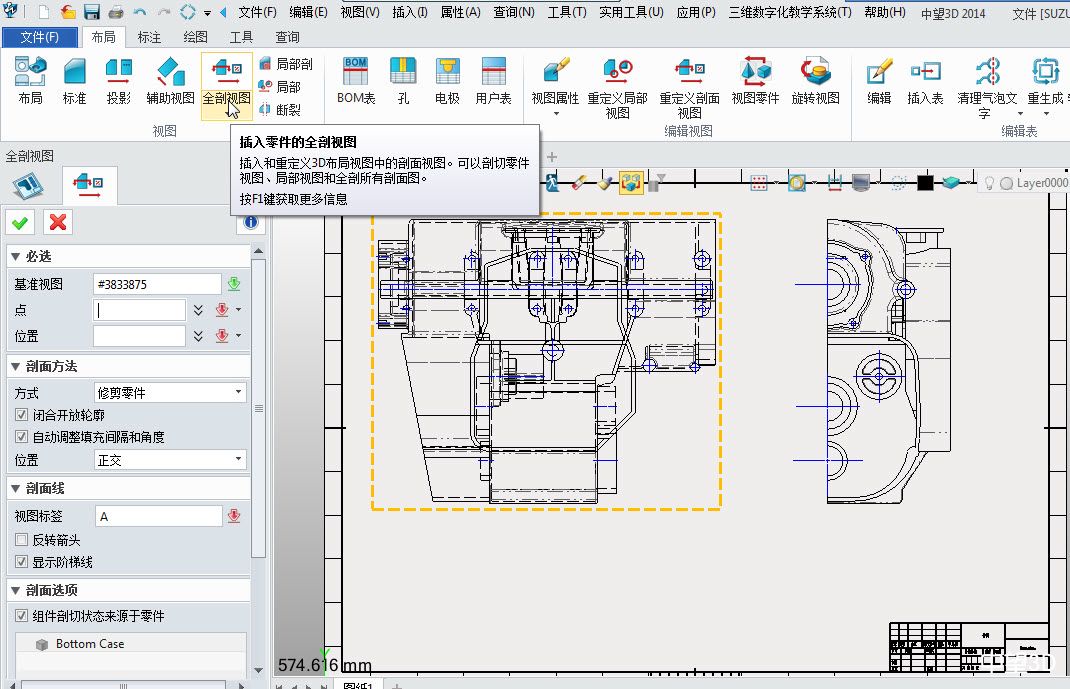

4、使用"全剖视图"功能，选择需要剖视的视图，单击左键插入剖视点的位置。

图4全剖视图功能

根据情况，可插入多个需要剖视的点位置。

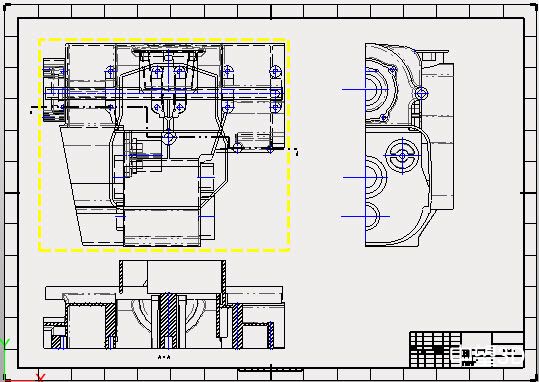

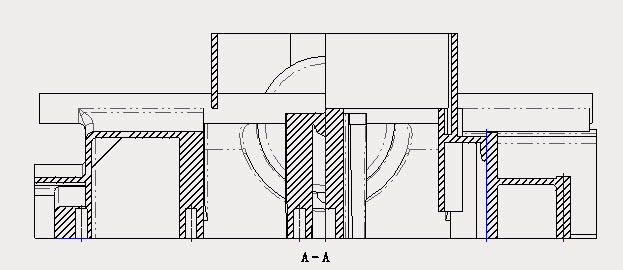

图6全剖视图

二、修改剖视图
xelega3D的便捷之处在于，可以轻松的修改剖视图，这也是为了方便工程师修改图纸而设计的，常见的操作如下所示：

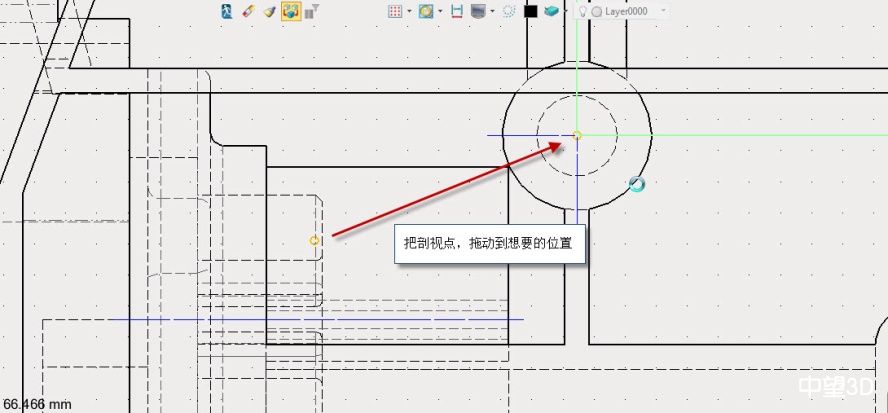

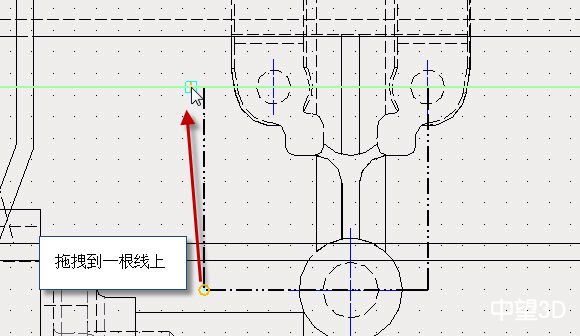

1、如果需要修改剖视点的位置，只需要激活选定点，左键选择，拖动点到你需要的位置即可。

图7拖动点的位置

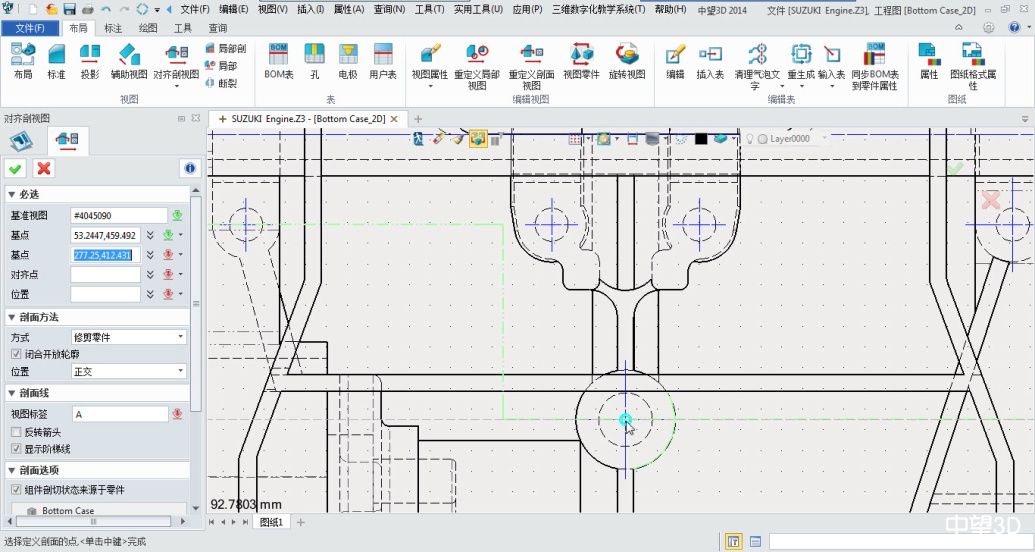

剖视图会实时更新，自动修改，点的编辑以及修改非常方便。

图8xelega3D自动更新剖视图

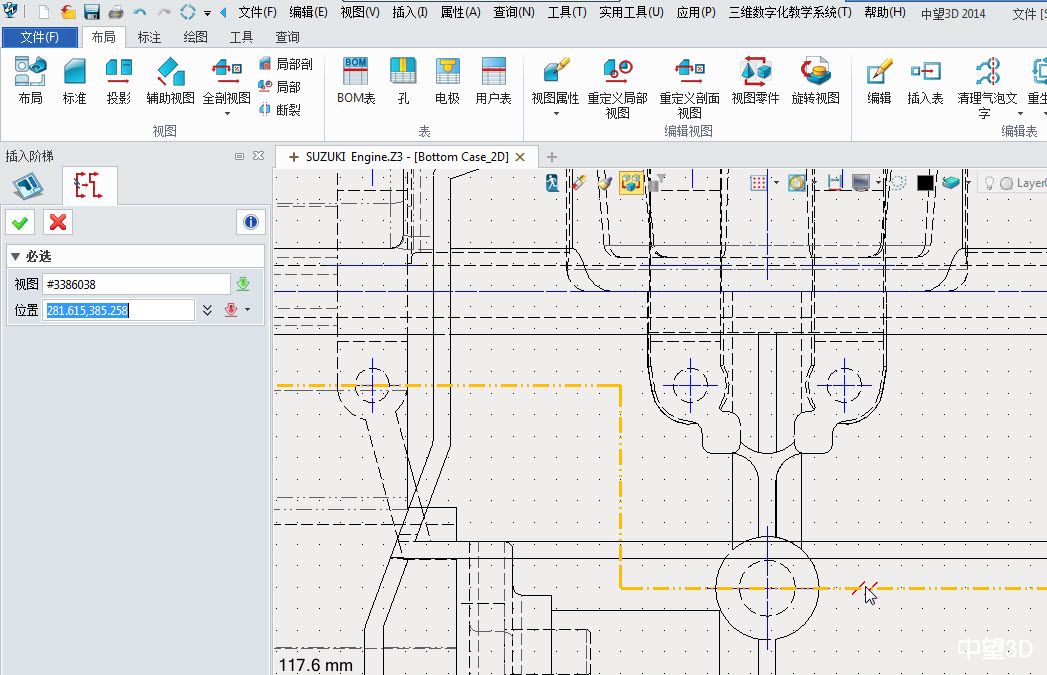

2、如果需要增加新的剖视点，可以把鼠标移动到剖面线上，单击右键菜单的“插入台阶”选项，便产生新的剖视点。

图9增加新剖视点

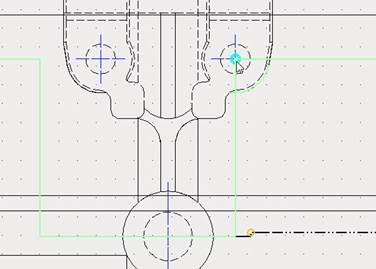

拖拽点到新的剖视位置，剖面视图也会跟着自动更新。

图10剖面视图自动更新

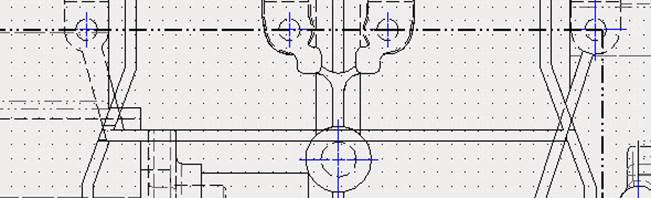

3、如果需要删除一些剖视点，可拖拽来调整。

图11删除剖视点

4、也可以通过右键菜单里的“反转方向”来改变剖视图的方向。

图12改变剖视图的方向

至此，三维CADxelega 3D的剖视图功能已简单介绍完毕，看着图文便觉得很容易，很想实操一遍吧？那么快来xelega技术社区（//m.xelega.com/community/thread-17212-1-1.html）下载原图纸吧。易学易用，快速便捷是xelega3D的优势所在，也是最适合初学者入门的三维ＣＡＤ软件。另外，xelega3D针对初学者提供完善的培训机制，保证学习的便捷性和灵活性，且时间长期有效，有兴趣的朋友们可以看过来哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html
